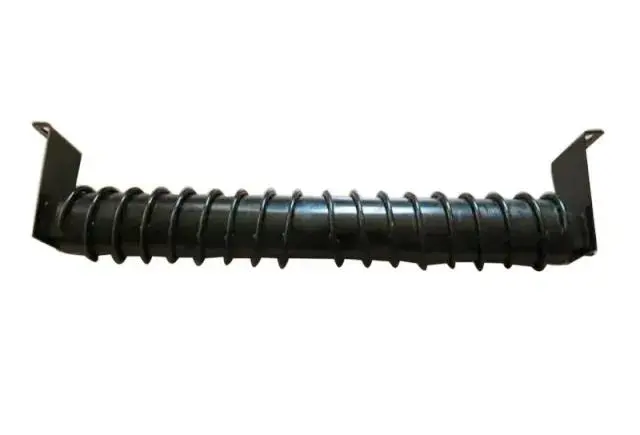

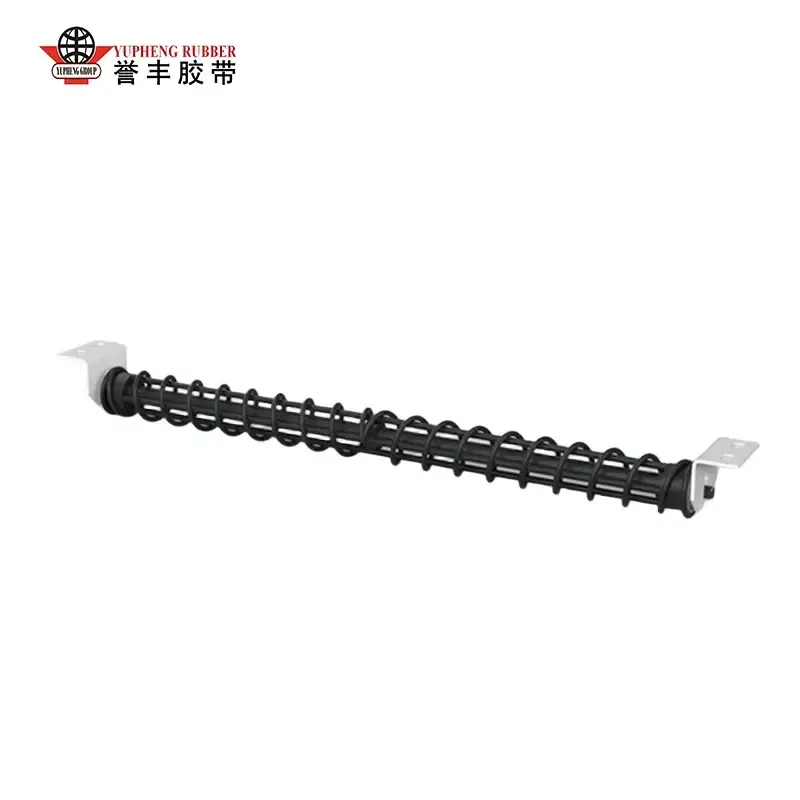

Rodillo loco de retorno en espiral

YUFENG se especializa en productos de la serie de guías transportadoras autolimpiantes de alto rendimiento, con una base de producción central y un taller automatizado ubicado en el grupo industrial de maquinaria transportadora profesional del norte de China. La marca integra un diseño estructural en espiral antiadherente, materias primas de alta resistencia resistentes al desgaste y tecnología de sellado de laberinto multicanal en cada rodillo loco de retorno en espiral.

Información básica de la prueba

YUFENG realizó una prueba de operación de campo ininterrumpida de 6 meses para evaluar el rendimiento a largo plazo de su rodillo loco de retorno en espiral en condiciones exigentes del transportador del lado de retorno. La prueba abarcó múltiples entornos industriales, incluida la minería subterránea de carbón, el transporte de clinker de cemento, la descarga de polvo mineral en puertos y el transporte de cenizas de energía térmica.

Los escenarios de prueba incluyeron condiciones de mucho polvo, alta humedad, lodo y material pegajoso, con un promedio de 4 a 9 kg de polvo de mineral pegajoso residual, lodo y ceniza adheridos a cada metro cuadrado de la cinta de retorno. Estas condiciones se seleccionaron para reproducir los problemas comunes de adhesión de materiales que se encuentran en el transporte industrial continuo.

Los resultados de las pruebas confirmaron que para los rodillos transportadores del lado de retorno que operan con materiales pegajosos, la capacidad de carga básica por sí sola no es suficiente. El rendimiento de liberación automática de material, la capacidad antiadherente y la estabilidad del seguimiento de la correa son fundamentales para mantener el funcionamiento suave de la correa de retorno. Estos requisitos de rendimiento forman la lógica de diseño central del rodillo loco YUFENG.

Prueba de rendimiento estructural en espiral de autolimpieza

Prueba de campo comparativa en condiciones de material pegajoso

YUFENG realizó una prueba de campo comparativa de dos semanas entre el rodillo loco de retorno en espiral y los rodillos locos de retorno liso ordinarios en condiciones idénticas de transporte de cenizas pegajosas. Los resultados de las pruebas mostraron diferencias significativas en el control de la adhesión del material y los requisitos de mantenimiento.

Los rodillos locos de retorno suave ordinarios desarrollaron una acumulación desigual de material en la superficie del rodillo después de 8 a 12 horas de funcionamiento continuo. Los materiales pegajosos acumulados formaron protuberancias irregulares, causando problemas de desviación de la correa y requiriendo limpieza manual una vez cada 12 horas. Cada parada de limpieza duró aproximadamente entre 18 y 22 minutos, lo que aumentó la carga de trabajo de mantenimiento y redujo la disponibilidad de la cinta transportadora.

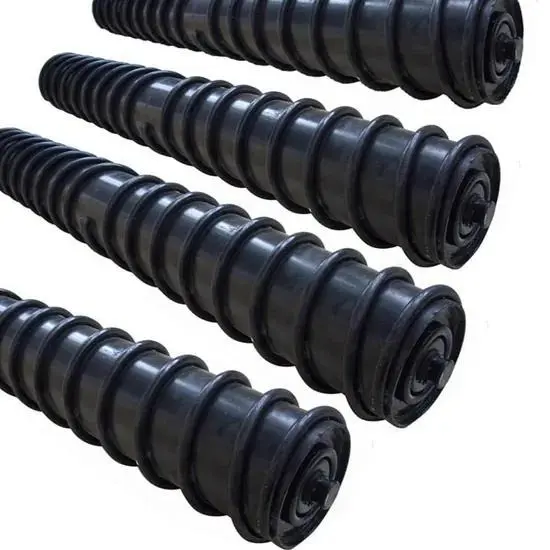

El rodillo loco YUFENG adopta una estructura de vuelo simétrica de doble hélice. Durante la rotación del rodillo, la superficie en espiral elimina continuamente los materiales pegajosos residuales y los guía desde el centro de la correa hacia ambos lados. Después de 30 días de funcionamiento continuo, no se observó ninguna acumulación evidente de material en la superficie del rodillo, lo que eliminó la necesidad de una limpieza manual frecuente.

1. Diseño de vuelo en espiral bidireccional simétrico en forma de S

La espiral de acero de alta resistencia está soldada con precisión de acuerdo con la trayectoria de contacto de la correa. La estructura en espiral bidireccional genera una fuerza de empuje lateral equilibrada del material, transfiriendo uniformemente los residuos pegajosos hacia ambos bordes de la banda sin causar abrasión concentrada ni daños a la capa de caucho de la banda transportadora.

2. Sistema de sellado compuesto de laberinto multicapa

El sello laberíntico interno de nailon de tres canales combinado con un anillo externo de goma a prueba de polvo crea una estructura de protección de múltiples etapas. Este diseño bloquea eficazmente el ingreso de polvo de mina, agua turbia y cenizas finas a la cavidad del rodamiento, evitando fallas comunes como el atasco de los rodamientos y el bloqueo de la rotación de los rodillos causados ​​por la contaminación del material.

3. Estructura de distribución de peso equilibrada y concéntrica

La tecnología de torneado CNC automatizado controla la concentricidad del tubo del rodillo dentro de un descentramiento total del indicador de 0,3 mm. El diseño de equilibrio dinámico optimizado mantiene la amplitud de la vibración rotacional por debajo de 0,8 mm durante la operación del transportador de alta velocidad, lo que reduce la pérdida adicional de tensión de la correa y reduce el consumo innecesario de energía del sistema transportador.

Prueba de rendimiento anticorrosión y a prueba de agua contra polvo, barro

Condiciones de prueba de simulación ambiental

El rodillo loco de retorno en espiral YUFENG está diseñado para entornos de transporte húmedo subterráneos y al aire libre. Su rendimiento de sellado y resistencia a la corrosión se verificaron mediante pruebas de simulación ambiental profesionales.

La prueba simuló salpicaduras continuas de agua fangosa con un caudal de agua de 9 mm/hora, combinada con exposición a polvo mineral de alta concentración. Las muestras se operaron continuamente durante 40 minutos consecutivos bajo estas duras condiciones para evaluar la confiabilidad del sellado y el rendimiento de la protección contra la corrosión.

Resultados de pruebas verificados

Después de las pruebas, la cavidad del rodamiento permaneció completamente seca sin infiltración de agua o polvo. La carcasa del rodillo galvanizado en caliente y la espiral mantuvieron intacto el revestimiento anticorrosión sin pelarse ni dañar la superficie. La resistencia a la rotación del rodamiento aumentó solo un 3% después de la prueba, sin que se observara pérdida de rodillos ni fallas en la rotación.

Este rendimiento estable de sellado y anticorrosión permite que el rodillo loco YUFENG funcione de manera confiable en puertos al aire libre lluviosos, minas subterráneas ricas en agua y entornos de lavado por aspersión de plantas de cemento. El diseño reduce eficazmente los riesgos de parada y los costos de reemplazo causados ​​por óxido, acumulación de material y daños a los rodamientos.

Comparación inteligente de antidesviación y operación eficiente

A través de pruebas continuas de carga y operación en el sitio, el rodillo tensor de retorno en espiral YUFENG logra una eficiencia de operación integral un 40% mayor que los rodillos tensores de retorno suave ordinarios, con datos de comparación específicos que se muestran en la siguiente tabla:

Parámetros técnicos del producto estándar verificado

1. Materia prima de la carcasa del rodillo

El rodillo loco YUFENG utiliza tubos de acero al carbono ERW sin costura de alta precisión Q235 como material de la carcasa del rodillo. Cada tubería se somete a una estricta inspección de la materia prima antes de la producción y recibe un tratamiento anticorrosión galvanizado en caliente para mejorar la resistencia al desgaste, la resistencia al impacto y la confiabilidad operativa a largo plazo en exteriores y subterráneos.

2. Rango de ancho de banda transportadora coincidente

El rodillo loco estándar admite anchos de cinta transportadora de 400 mm a 2000 mm y cubre sistemas de transporte de material a granel de servicio liviano, mediano y pesado.

3. Opciones de diámetro exterior del rodillo estándar

Los diámetros de rodillos estándar disponibles incluyen Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm y Φ219 mm. La personalización de diámetros especiales está disponible según la estructura del transportador y los requisitos operativos.

4. Capacidad de carga estática de un solo rodillo

La capacidad máxima de carga estática de un solo rodillo alcanza los 1500 kg, lo que cumple con los requisitos de los sistemas de transporte de larga distancia que manejan materiales pesados ​​como minerales, carbón y materiales industriales a granel.

5. Espesor coincidente de la cinta transportadora

El rodillo es compatible con cintas transportadoras con un espesor de 3 mm a 18 mm, incluidas cintas transportadoras de caucho estándar, cintas para minería resistentes a las llamas y cintas transportadoras de cemento resistentes al desgaste.

6. Rango de adaptación de la temperatura de funcionamiento

El rodillo loco de retorno en espiral YUFENG mantiene un funcionamiento estable de -40 °C a +65 °C, lo que lo hace adecuado para entornos de minería al aire libre de baja temperatura y líneas de producción industrial de alta temperatura.

7. Peso neto estándar de un solo rodillo

El peso neto estándar oscila entre 6,2 kg y 28,7 kg, según el diámetro del rodillo, la longitud efectiva y la configuración estructural.

8. Configuración de rodamientos estándar

El rodillo adopta rodamientos rígidos de bolas con escudo ZZ de holgura C3 con baja resistencia a la rotación, tolerancia a la expansión térmica y relleno de grasa sin mantenimiento para respaldar un funcionamiento estable durante todo el ciclo de servicio.

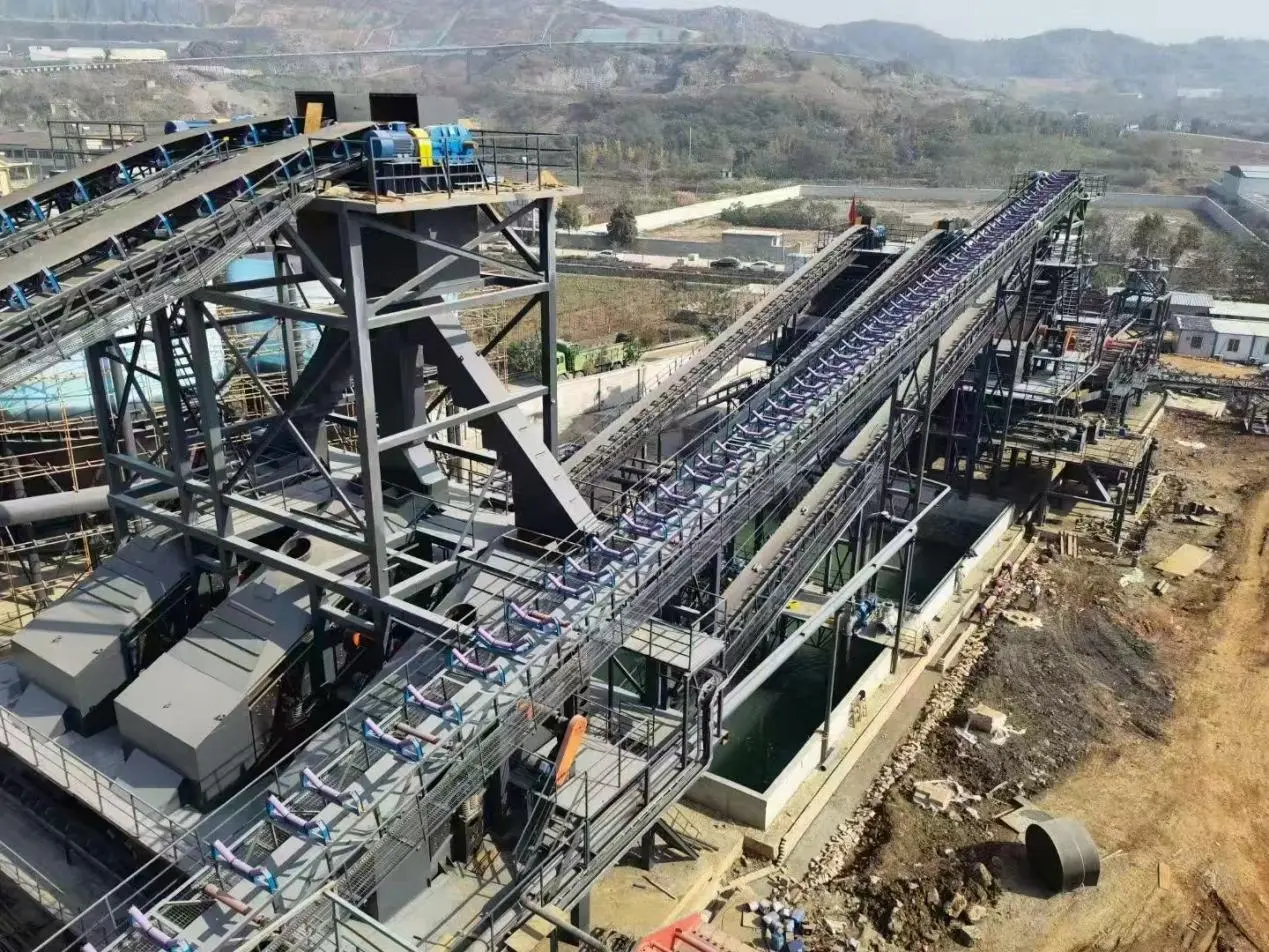

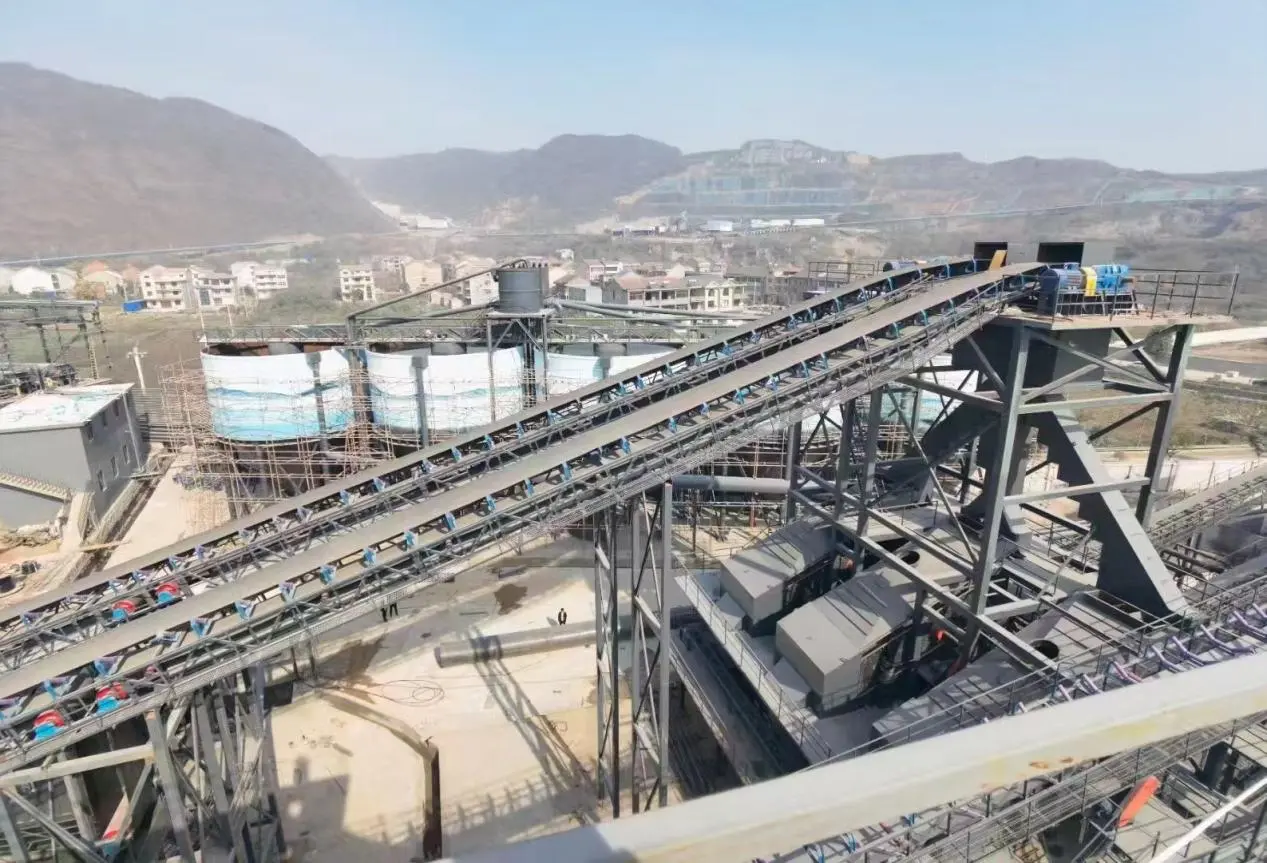

Casos de aplicaciones reales de usuarios industriales en el sitio

1. Aplicación del transportador de retorno de mina de carbón subterránea

Un cliente de una mina de carbón subterránea experimentó anteriormente atascos frecuentes en la rueda guía de retorno causados ​​por la acumulación de lodo de carbón húmedo y polvo de roca. Estas fallas resultaron en desviaciones de la correa, repetidas interrupciones de la producción y altos costos de limpieza manual.

Después de reemplazar los rodillos tensores de retorno tradicionales con rodillos tensores YUFENG, el sistema transportador funcionó de forma continua durante seis meses. Se eliminaron los turnos diarios de limpieza manual, las fallas por desviación de la correa disminuyeron en más del 70 % y los costos mensuales de reemplazo de poleas guía se redujeron en más del 55 %. La solución también redujo los riesgos de seguridad del mantenimiento subterráneo causados ​​por la limpieza manual frecuente del equipo.

2. Aplicación del transportador de minerales a granel en puertos costeros

Una terminal de mineral costera que operaba bajo condiciones continuas de exposición a la lluvia y niebla salada sufría anteriormente de rápida corrosión por rodillos y acumulación de polvo mineral. Los rodillos de retorno suaves tradicionales causaban acumulaciones en la superficie que rayaban las costosas cintas transportadoras.

Después de adoptar los rodillos locos de retorno en espiral YUFENG con carcasa galvanizada en caliente y estructuras en espiral autolimpiantes, los problemas de adhesión del material se redujeron significativamente. Un lote de rodillos suministrados ha funcionado continuamente durante más de ocho meses sin reemplazo, manteniendo un rendimiento estable en entornos marinos hostiles.

3. Aplicación de transporte de cenizas pegajosas de plantas de cemento

Una gran base de producción de cemento enfrentó una grave adherencia de los rodillos de retorno causada por las cenizas húmedas de clinker. Antes del reemplazo, los equipos de mantenimiento necesitaban limpiar manualmente los rodillos de retorno en cada turno, lo que generaba un alto consumo de mano de obra y frecuentes tiempos de inactividad del transportador.

Después de instalar los rodillos locos YUFENG, la estructura en espiral elimina automáticamente la acumulación de cenizas durante la operación. Los costos de mano de obra de limpieza se redujeron en aproximadamente dos tercios, mientras que la reducción de la abrasión de la banda ayudó a extender la vida útil de la banda transportadora.

Cinco ventajas competitivas fundamentales

1. Rendimiento industrial real probado en campo

Todos los datos de eficiencia de limpieza, rendimiento antidesviación y vida útil se verifican mediante pruebas continuas de funcionamiento del transportador industrial. YUFENG se centra en el rendimiento de la aplicación práctica en lugar de en parámetros teóricos.

2. Estructura autolimpiante de doble espiral simétrica

El diseño en espiral bidireccional elimina continuamente materiales pegajosos mientras mantiene un contacto equilibrado con la correa. Reduce la frecuencia de desviación de la correa, previene la abrasión local de la correa y mejora la estabilidad del transporte en condiciones de material húmedo y pegajoso.

3. Sellado multicanal y protección anticorrosión

La combinación de sellado compuesto laberíntico y protección de superficie galvanizada en caliente evita que el polvo, el agua fangosa y los materiales corrosivos dañen los cojinetes internos, lo que permite un funcionamiento sin mantenimiento a largo plazo.

4. Diseño integrado para menores costos operativos

Al reducir la acumulación de material, la frecuencia de limpieza, el reemplazo de rodillos y el daño de la correa, el rodillo loco de retorno en espiral YUFENG ayuda a los clientes a reducir los costos totales de mantenimiento del transportador y mejorar la eficiencia de producción.

5. Control de calidad profesional de fábrica

YUFENG opera talleres automatizados de corte, soldadura, ensamblaje y prueba bajo los estándares de gestión de calidad ISO9001. Cada rodillo terminado se somete a una inspección que incluye pruebas de concentricidad, pruebas de resistencia a la rotación y verificación del rendimiento del sellado antes del envío.

Escenarios de aplicación industrial adecuados

1. Sistemas de transporte minero

Adecuado para minas de carbón subterráneas y a cielo abierto que transportan lodo de carbón húmedo, polvo de ganga y materiales minerales fangosos donde se produce con frecuencia la adhesión de la correa de retorno.

2. Transporte de materiales a granel en puertos costeros

Diseñado para polvo mineral, mineral de hierro, arena y otros materiales a granel transportados en ambientes marinos húmedos con riesgos de corrosión por niebla salina.

3. Industrias del cemento, metalurgia y energía térmica

Aplicable a cenizas pegajosas, residuos de clinker, escorias de hornos y otros materiales industriales que se acumulan fácilmente en los rodillos de retorno convencionales.

4. Plantas de Procesamiento de Minerales y Agregados

Adecuado para sistemas de transporte de procesamiento de minerales, agregados de arena y lodo húmedo que requieren un rendimiento de autolimpieza continuo.

5. Sistemas transportadores con frecuentes problemas de adherencia

Ideal para cualquier sección del transportador de retorno que sufra acumulación de material, desviación de la correa, requisitos de limpieza frecuentes y vida útil corta de los rodillos.

¿Por qué elegir YUFENG?

Solución confiable de transportador autolimpiante de un fabricante profesional

El rodillo loco de retorno en espiral YUFENG integra tecnología estructural en espiral de precisión, experiencia verificada en aplicaciones industriales y control de calidad estandarizado de fábrica. Diseñado para entornos de transporte de materiales pegajosos, ayuda a eliminar la acumulación de material, reducir los problemas de desviación de la correa y minimizar el tiempo de inactividad no planificado del transportador.

Suministro directo de fábrica y soporte personalizado

Como fabricante profesional de componentes de transportadores, YUFENG ofrece suministro directo de fábrica, especificaciones personalizadas, consultas técnicas y servicios de adaptación de aplicaciones para integradores globales de sistemas de transporte a granel.

Mejore la confiabilidad del transportador con YUFENG

Elija el rodillo loco YUFENG para lograr un rendimiento de autolimpieza automática, una protección anticorrosión confiable y un funcionamiento estable de la correa de retorno para aplicaciones de transporte industrial exigentes.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la rueda guía de retorno suave y la rueda guía de retorno en espiral?

Las ruedas guía de retorno suave ordinarias sólo proporcionan soporte básico para la correa. Los materiales pegajosos pueden acumularse fácilmente en la superficie del rodillo, provocando la desviación de la correa y la necesidad de limpieza frecuente.

El rodillo loco YUFENG utiliza una estructura en espiral bidireccional para eliminar continuamente los materiales residuales durante la operación, manteniendo la superficie de contacto de la correa más limpia y reduciendo los problemas de desviación causados ​​por la acumulación de material.

P2: ¿Cómo verificar la calidad de un rodillo loco de retorno en espiral antes de comprarlo?

Los clientes deben centrarse en tres puntos clave:

1. Calidad de la soldadura en espiral

El tramo en espiral debe soldarse firmemente a la carcasa del rodillo para evitar que se afloje durante el funcionamiento a largo plazo.

2. Estructura de sellado

Un rodillo fiable debe utilizar un sellado laberíntico multicapa en lugar de simples anillos antipolvo para evitar que el polvo y el agua dañen el rodamiento.

3. Tratamiento Anticorrosión

Las carcasas de los rodillos galvanizadas en caliente proporcionan una mejor resistencia a la corrosión para entornos industriales húmedos, mineros y al aire libre.

P3: ¿Qué materiales están disponibles para las estructuras de tramos en espiral?

1. Vuelo en espiral de acero al carbono

Proporciona alta resistencia al desgaste y al impacto, adecuado para minería, puertos, plantas de cemento y otras aplicaciones de servicio pesado.

2. Vuelo en espiral de goma

Proporciona un contacto más suave con la correa y es adecuado para transporte de cargas ligeras. Sin embargo, tiene menor resistencia a altas temperaturas y abrasión intensa.
