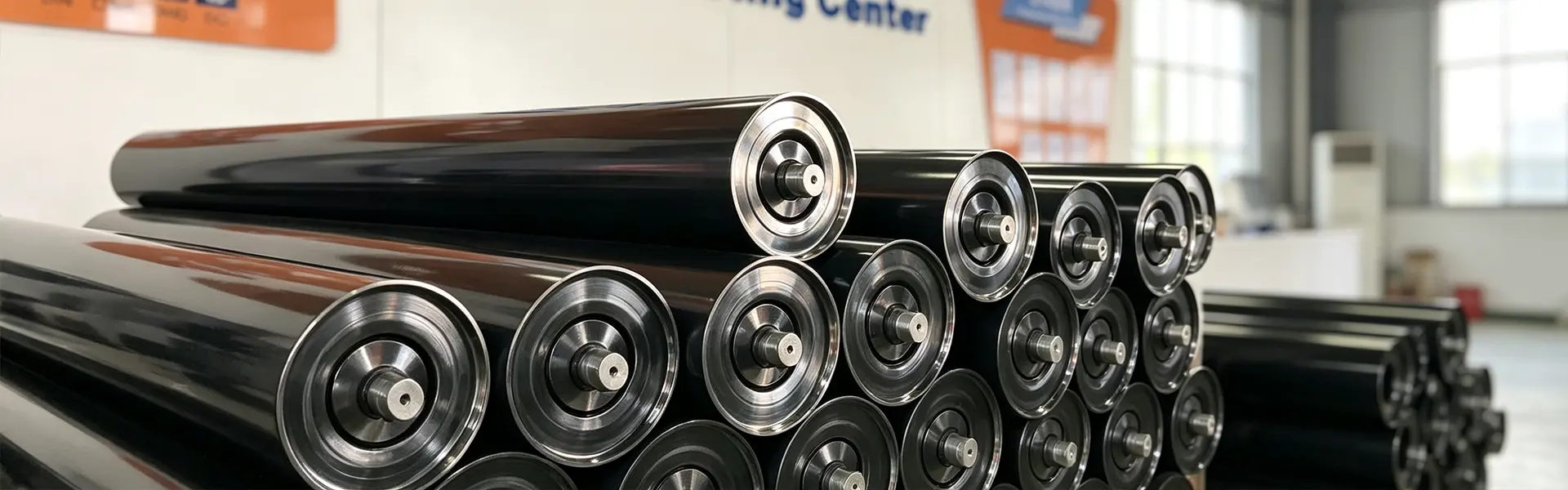

Rodillo loco de transporte de alto rendimiento para sistemas de cinta transportadora
YUFENG Transporte del rodillo loco, también conocido como rodillo portador de canal o rueda guía transportadora, es el componente de soporte principal instalado en la sección superior de transporte de material de una cinta transportadora. Soporta la cinta transportadora cargada, mantiene el perfil del canal diseñado, reduce el pandeo de la cinta y ayuda a mantener los materiales a granel centrados durante el transporte continuo.
La rueda guía de transporte está ensamblada a partir de una carcasa de rodillo de acero o HDPE, un eje sólido, un rodamiento rígido de precisión y un sistema de sellado multicapa. YUFENG proporciona ruedas guía de acero al carbono, galvanizadas, HDPE, revestimiento de PU, autoalineantes y de transporte en espiral para aplicaciones de minería, cemento, puertos, energía térmica, productos químicos y otras aplicaciones de transporte a granel.
Los diámetros de rodillos disponibles incluyen 76, 89, 108, 114, 133, 168, 194 y 219 mm, con longitud de rodillo, espesor de pared, configuración de rodamientos y tratamiento de superficie personalizables según los planos del transportador y las condiciones de trabajo.
Tipos por material de carcasa
Rueda guía de transporte de acero al carbono
Las ruedas guía de acero al carbono brindan alta capacidad de carga, resistencia estructural y resistencia al impacto para sistemas transportadores convencionales de servicio pesado. Son adecuados para minería, plantas de cemento, centrales térmicas, agregados y otras aplicaciones de transporte de materiales a granel.
Rueda loca de transporte de HDPE
Los rodillos transportadores de HDPE utilizan una carcasa de polietileno de alta densidad que no se oxida como los rodillos de acero convencionales. Proporcionan resistencia a la humedad, la niebla salina y medios ácidos o alcalinos seleccionados, lo que los hace adecuados para puertos costeros, plantas químicas y entornos húmedos de minería a cielo abierto.
Rueda guía de transporte con revestimiento de PU
Los rodillos portadores de revestimiento de PU utilizan una capa exterior de poliuretano elástico para absorber parte del impacto del material en áreas de carga de gran caída. Son particularmente adecuados para secciones de alimentación de trituradoras donde materiales grandes o afilados pueden crear un impacto concentrado en la cinta transportadora.
| Tipo de rodillo | Característica central | Condiciones de trabajo aplicables |
|---|---|---|
| Rueda guía de transporte de acero al carbono | Alta capacidad de carga, fuerte resistencia al impacto y costo estable | Minería, plantas cementeras, energía térmica y transporte pesado a granel |
| Rueda loca de transporte de HDPE | Libre de óxido, resistente a ácidos y álcalis, bajo ruido de funcionamiento. | Puertos costeros, plantas químicas y ambientes húmedos de niebla salina |
| Rueda guía de transporte con revestimiento de PU | Capa exterior elástica para absorción de impactos y protección del cinturón. | Alimentación de trituradora y secciones de corte de alto impacto |
Configuraciones para diferentes secciones del transportador
Rodillo tensor de transporte a través del canal
La disposición de canal de tres rodillos es la configuración de rueda guía de transporte más utilizada para la sección superior cargada de una cinta transportadora. Los ángulos de canal disponibles incluyen 30°, 35° y 45°, lo que permite que la banda forme un canal de transporte más profundo y aumenta su capacidad efectiva de retención de material.
Rodillo loco de transporte de impacto de revestimiento de PU
Los anillos amortiguadores de PU están envueltos alrededor del cuerpo del rodillo para reducir el impacto generado cuando grandes trozos de materiales caen sobre el transportador. El rodillo normalmente se instala alrededor de la alimentación de la trituradora y otros puntos de carga de gran caída para reducir el daño a la cinta transportadora.
Rodillo loco de transporte autoalineante
La rueda guía autoalineante está equipada con rodillos guía verticales que ayudan a corregir la desviación de la correa durante la operación. Se utiliza en líneas transportadoras de larga distancia donde el seguimiento de la correa es importante para reducir el desgaste de los bordes, las fugas de material y el transporte inestable.
Rodillo tensor de transporte antioxidante galvanizado
La carcasa del rodillo recibe un tratamiento superficial galvanizado en caliente para mejorar la resistencia a la humedad y la corrosión atmosférica. Esta configuración es adecuada para corrales de ganado al aire libre, almacenamiento de materiales al aire libre y sistemas de transporte expuestos a condiciones de humedad.
Rodillo tensor de transporte anticorrosión de HDPE
La carcasa de HDPE proporciona una superficie no metálica que evita la oxidación del acero convencional y ofrece resistencia a ambientes corrosivos seleccionados. Es adecuado para muelles costeros, plantas químicas y otros lugares donde la niebla salina o la exposición a productos químicos pueden acortar la vida útil de los rodillos de acero comunes.
Rodillo tensor de transporte antiadherente en espiral
La superficie en espiral utiliza una estructura helicoidal convexa para ayudar a eliminar la arcilla pegajosa, la arena húmeda y otros materiales adheridos a la cinta transportadora. Este diseño ayuda a reducir la acumulación de material alrededor del rodillo y puede reducir el riesgo de bloqueo del rodillo en condiciones de transporte húmedo.
Presupuesto
Diámetro del rodillo
YUFENG ofrece diámetros exteriores estándar de 76, 89, 108, 114, 133, 168, 194 y 219 mm. El diámetro apropiado debe seleccionarse según el ancho de la correa, la velocidad de la correa, la carga y la estructura del transportador.
Ancho de banda transportadora coincidente
La gama de ruedas guía de transporte se puede combinar con anchos de cinta transportadora de aproximadamente 500 a 2400 mm. La longitud del rodillo y las dimensiones del eje se pueden personalizar según el marco del transportador y el soporte de soporte.
Compatibilidad del marco del transportador
Los productos de rodillo tensor de transporte YUFENG están diseñados para ser compatibles con disposiciones comunes de bastidores de transportadores tipo DTII, TD75 y CEMA. Las dimensiones exactas deben confirmarse con el dibujo del marco existente del cliente antes de la producción en masa.
Compatibilidad del cinturón
Los rodillos se pueden combinar con los sistemas de cinta transportadora de tela, cinta transportadora de cordón de acero, cinta transportadora de pared lateral y cinta transportadora de tuberías según sus requisitos estructurales y el ancho de la cinta.
Opciones de tratamiento de materiales y superficies
Material de la carcasa del rodillo
Los materiales de carcasa disponibles incluyen acero al carbono Q235, HDPE y acero inoxidable 304. El acero al carbono está destinado a aplicaciones generales de servicio pesado, el HDPE para entornos sensibles a la corrosión y el acero inoxidable para aplicaciones que requieren una mayor resistencia a la corrosión.
Tratamiento superficial
Las opciones de superficie incluyen recubrimiento en polvo electrostático, galvanizado en caliente y revestimiento completo de PU. El tratamiento adecuado debe seleccionarse en función de la humedad, la corrosión, el impacto y las características del material.
Configuración de rodamientos
YUFENG puede suministrar rodamientos nacionales de alta precisión o rodamientos con juego SKF y FAG C3 importados de acuerdo con los requisitos operativos y las especificaciones del proyecto.
Estructura de sellado
Se pueden configurar estructuras de sellado compuestas dobles o triples utilizando sellos laberínticos de nailon multicanal y sellos de contacto de caucho para limitar la entrada de polvo y agua en la cavidad del rodamiento.
Condiciones especiales de trabajo
Según la aplicación, se pueden analizar configuraciones especiales, como rodillos portadores ignífugos y antiestáticos para minería subterránea o rodillos resistentes a bajas temperaturas para minas a cielo abierto del norte.
Accesorios de soporte
Se pueden suministrar soportes tensores de transporte y marcos de soporte del transportador a juego según las dimensiones de los rodillos y el diseño del marco del transportador.

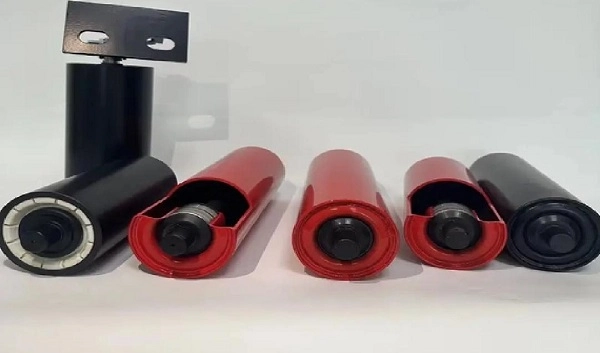

Estructura y Materias Primas
Carcasa del rodillo
Los rodillos de acero estándar utilizan tubos de acero ERW de alta frecuencia Q235, mientras que las versiones de HDPE utilizan material HDPE virgen. Las dimensiones de la carcasa y el espesor de la pared se pueden ajustar según la carga requerida y la longitud del rodillo.
Eje del rodillo
El eje del rodillo utiliza acero redondo sólido estirado en frío 45#, lo que proporciona resistencia a la flexión bajo cargas radiales y axiales continuas. El diámetro del eje y la configuración del extremo se pueden combinar con el soporte de soporte.
Cojinete
Para el conjunto giratorio se utilizan rodamientos rígidos de bolas con juego C3. La selección de rodamientos afecta la resistencia de funcionamiento, el aumento de temperatura, la vida útil y la idoneidad para el funcionamiento continuo del transportador.
Componentes de sellado
El sistema de sellado utiliza componentes laberínticos de nailon de alta tenacidad junto con anillos de sellado de caucho de nitrilo resistentes a la intemperie. La estructura de varias etapas ayuda a reducir la contaminación de la cavidad del rodamiento por polvo y agua.
Inspección de material entrante
Los tubos de acero, ejes y cojinetes se toman muestras e inspeccionan para determinar los requisitos dimensionales y de rendimiento relevantes antes del montaje. Los materiales que no cumplen con los criterios de inspección de fábrica no se liberan para producción.
Actuación
Las ruedas guía de transporte funcionan continuamente mientras el transportador está en marcha, por lo que la resistencia a la rotación, la concentricidad, la protección de los cojinetes y la capacidad de carga estática son indicadores importantes para la selección de los rodillos. YUFENG controla la precisión del mecanizado y ensamblaje para mantener un rendimiento de funcionamiento estable.
| Artículo de rendimiento | Requisito estándar | Estándar de prueba |
|---|---|---|
| Coeficiente de resistencia a la rotación | ≤0,008 | ISO 15365 |
| Grado de protección contra el polvo y el agua | IP65 | Estándar de prueba IP |
| Vida útil de carga nominal | ≥30.000 horas de trabajo | Prueba de envejecimiento acelerado en fábrica |
| Concentricidad de la carcasa del rodillo | ≤0,5mm | Prueba del indicador de cuadrante |
| Duración antienvejecimiento del rodamiento | Prueba de envejecimiento a alta temperatura ≥500 h | Prueba de laboratorio interna |
| Capacidad de carga estática axial | 1,5 veces la carga nominal sin deformación | Prueba de presión estática |
La vida útil real y el rendimiento de la carga dependen del diámetro del rodillo, el espesor de la carcasa, la configuración del rodamiento, la velocidad de la correa, la carga del material, el entorno operativo y las condiciones de mantenimiento.
Estándares de calidad
Estándares de la industria del transportador
Los rodillos YUFENG se fabrican con referencia a los requisitos de CEMA, GB/T 10595 e ISO 15365 para equipos transportadores y rendimiento de rodillos.
Requisitos de seguridad y exportación
Las configuraciones de rodillos para minas subterráneas aplicables se pueden suministrar de acuerdo con los requisitos de seguridad relevantes de las minas de carbón. Los pedidos de exportación pueden estar respaldados con la documentación de inspección CE y SGS aplicable según el producto seleccionado y el mercado de destino.
Documentación de calidad
La documentación disponible puede incluir certificación de gestión de calidad ISO9001, documentación de exportación CE, informes de inspección de materias primas de SGS, documentación de pruebas de seguridad de minas de carbón e informes de pruebas de vida útil y resistencia a la rotación de fábrica.
Instalación y transporte Reemplazo de la rueda guía
Nueva instalación del marco del transportador
El soporte de soporte de la rueda guía de transporte primero se fija al marco del transportador de acuerdo con el espacio diseñado. Ambos extremos del eje del rodillo se alinean con los orificios de montaje del soporte y se aseguran con los pasadores o pernos especificados, seguido de una verificación de rotación manual para confirmar un funcionamiento suave.
Reemplazo de rueda guía desgastada
El transportador debe detenerse y aislarse de la fuente de alimentación antes del mantenimiento. Después de retirar los componentes de bloqueo del eje, la rueda guía dañada se puede quitar y reemplazar con un rodillo nuevo. Se debe verificar la rotación y la alineación de la correa antes de reiniciar el transportador.
Posición de la rueda guía autoalineante
En líneas de transporte de larga distancia, se pueden instalar rodillos transportadores autoalineantes a intervalos adecuados, sugiriéndose aproximadamente entre 80 y 100 m según la configuración suministrada y las condiciones de funcionamiento.
Disposición de la rueda guía de impacto
Para los puntos de alimentación de la trituradora, se pueden disponer aproximadamente de tres a cinco grupos de ruedas guía de PU con revestimiento de impacto dentro de aproximadamente 5 m del punto ciego para distribuir el impacto del material y proteger la cinta transportadora.
Productos de sistemas transportadores compatibles
Serie de cinta transportadora
YUFENG puede suministrar cintas transportadoras de tela, cintas transportadoras de cable de acero, cintas transportadoras de pared lateral, cintas transportadoras de tuberías, cintas transportadoras estampadas y cintas transportadoras de superficie rugosa para diferentes aplicaciones de transporte a granel.
Accesorios para rodillos
Los productos de soporte incluyen soportes de canaleta, de impacto, de autoalineación y de retorno, soportes y otros componentes de montaje de rodillos.
Accesorios de goma
Se encuentran disponibles láminas de caucho resistentes al desgaste, caucho para rodapiés de transportadores, adhesivos de reparación de vulcanización y kits de parches para la instalación y el mantenimiento de los transportadores.
Serie de tuberías de HDPE
Se pueden suministrar tuberías de agua de HDPE y tuberías de dragado de HDPE para el transporte de fluidos auxiliares en proyectos mineros e industriales.
Procesamiento personalizado
El diámetro del rodillo, el espesor de la pared de la carcasa, las dimensiones del eje, la estructura de sellado y otros parámetros se pueden ajustar según los dibujos del cliente y las condiciones operativas específicas.

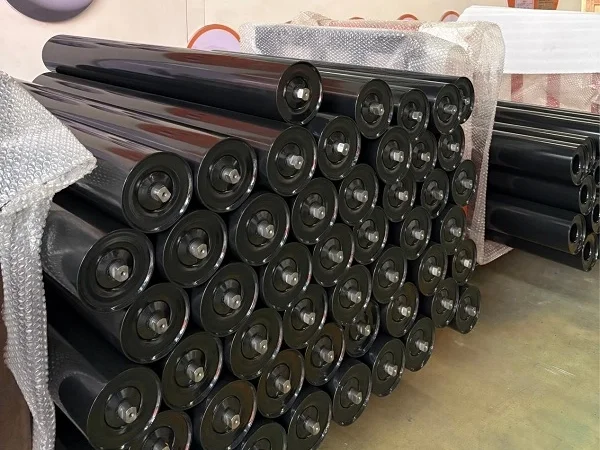

Embalaje y almacenamiento
Rodillos de pequeño diámetro
Los rodillos de transporte de 76, 89 y 108 mm pueden agruparse con alambre de acero, protegerse con tapas de plástico en ambos extremos del eje y empacarse en cajas de madera sólida para transporte internacional.
Rodillos de gran diámetro
Las ruedas guía de transporte pesado de 168, 194 y 219 mm se pueden colocar sobre paletas de madera, envolverlas con una película protectora de plástico y asegurarlas para el transporte en contenedores.
Ruedas guía de transporte de HDPE
Los rodillos de HDPE se pueden separar con materiales amortiguadores para reducir la colisión, los rayones y la deformación de la superficie durante la carga y descarga.
Condiciones de almacenamiento
Los rodillos deben almacenarse horizontalmente sobre palés con una altura de apilamiento recomendada no superior a 1,2 m. El almacenamiento al aire libre debe utilizar cubiertas impermeables y debe evitarse la exposición prolongada al agua de lluvia.
Cómo seleccionar el rodillo tensor de transporte correcto
Ancho de la cinta transportadora
Proporcione el ancho de la cinta transportadora y las dimensiones del marco existente para que se pueda confirmar la longitud adecuada del rodillo, las dimensiones del eje y la configuración del soporte.
Diámetro y tipo de rodillo
Seleccione el diámetro exterior y la estructura según la velocidad de la correa, la carga del material, la sección de transporte y las condiciones de impacto. Los rodillos transportadores de artesa, de impacto y autoalineantes tienen diferentes funciones dentro del sistema transportador.
Ambiente de trabajo
Proporcione información sobre humedad, niebla salina, exposición a productos químicos, uso en exteriores, temperatura y características del material. Esto determina si el revestimiento de acero al carbono, acero galvanizado, HDPE, acero inoxidable o PU es más apropiado.
Tamaño e impacto del terrón del material
Los materiales a granel grandes o afilados pueden requerir rodillos de transporte de impacto de revestimiento de PU alrededor de los puntos de carga, mientras que el transporte de material convencional puede utilizar rodillos de transporte de canal de acero al carbono estándar.
Solicite una cotización de rodillo tensor de transporte
Parámetros técnicos requeridos
Para obtener una cotización de fábrica precisa, proporcione el ancho de la cinta transportadora, el diámetro exterior del rodillo, el tipo de rueda guía, el entorno de trabajo, las características del material, la cantidad total del pedido y el puerto de destino correspondientes.
Los ingenieros técnicos de YUFENG pueden evaluar el diámetro del rodillo, el material de la carcasa, el cojinete, la estructura de sellado y el soporte de soporte apropiados de acuerdo con los requisitos del sistema transportador.
Información de contacto global de YUFENG
Correo electrónico
jayce@yuphengbelt.com
WhatsApp/WeChat/Móvil
+86 15318787602
Dirección de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

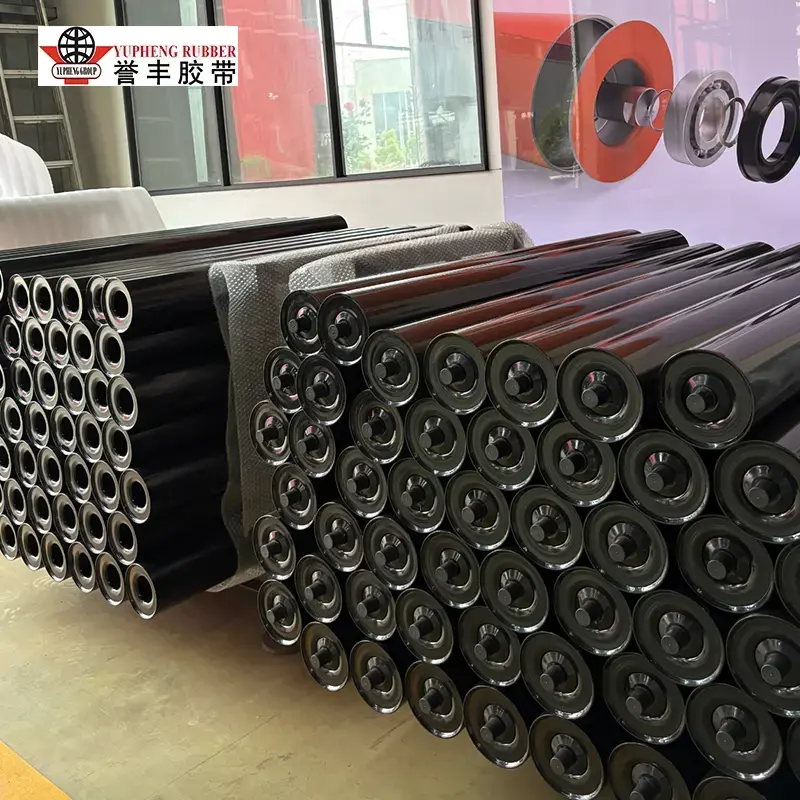

Rodillo loco de canalización
Construido para el transporte de material a granel de alta resistencia, el rodillo loco de canalización YUFENG proporciona soporte estable para la correa y transporte de carga para sistemas transportadores de minería, energía térmica, cemento, granos y puertos. Fabricado según las normas CEMA, ISO y MT/T 821, cuenta con sellado laberíntico multicapa para proteger los rodamientos del polvo, el agua y el lodo. Disponible en ángulos de canal de 20°, 35° y 45° para requisitos de transporte personalizados.

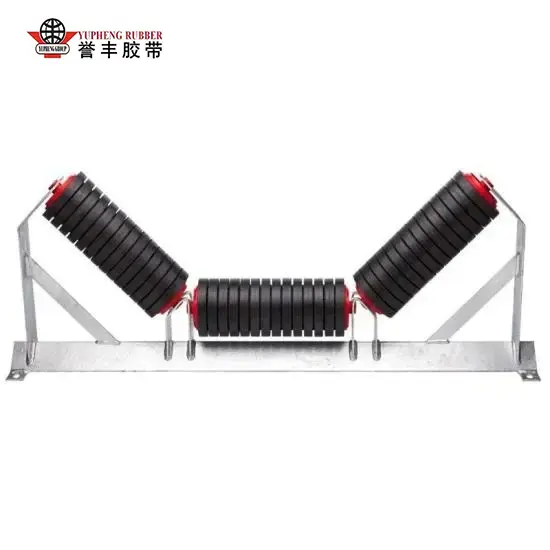

Rodillo loco de canal de igual longitud
El soporte simétrico de tres rodillos hace que el rodillo loco de canalización de igual longitud YUFENG sea una solución de transporte confiable para transportadores de material a granel. Diseñado para aplicaciones de minería, energía térmica, cemento, granos y portuarios, cuenta con un sellado laberíntico multicapa para proteger los cojinetes internos del polvo, el agua y los lodos. Disponible con ángulos de canal de 20°, 35° y 45° para un transporte estable y de alta capacidad.

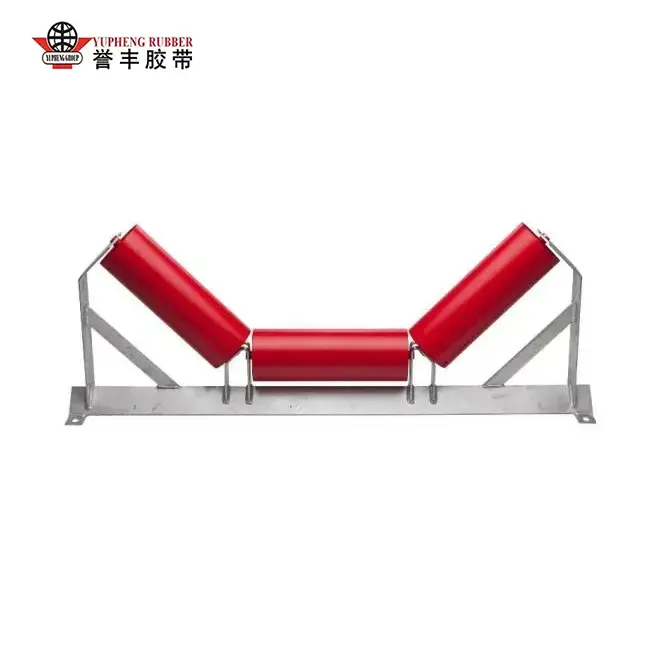

Rodillo loco de canalización de servicio pesado
Diseñado para el transporte de materiales a granel de alto tonelaje, el rodillo loco de canalización de servicio pesado YUFENG cuenta con un marco de rodamiento reforzado de 3 rodillos y un sistema de sellado avanzado para entornos hostiles de minería, energía, cemento y puertos. Con opciones de ángulo de canal de 20°, 30°, 35° y 45°, admite una mayor capacidad de transporte al mismo tiempo que reduce el derrame de material y protege los cojinetes del polvo, lodo, niebla salina y exposición al calor.

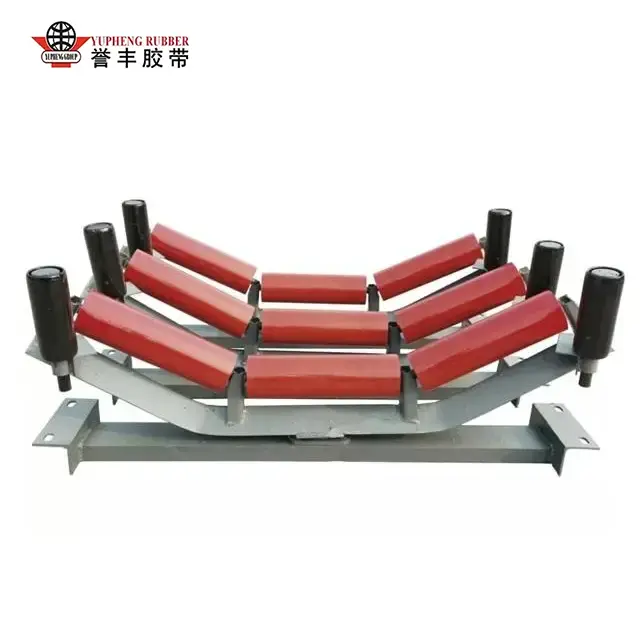

Rueda guía de canalización autoalineante
