Rodillo loco de canal de igual longitud

La distribución equilibrada de la carga es la principal ventaja del rodillo loco de canalización de igual longitud YUFENG. Disponible en diámetros de 89 a 159 mm para anchos de banda de 400 a 2400 mm, sus tres rodillos de igual longitud brindan soporte simétrico a la banda y ayudan a reducir el desgaste desigual de los bordes y el derrame de material. Cada unidad se somete a pruebas de rotación, impacto, corrosión y sellado, con dibujos CAD y pruebas de muestra disponibles.

Definición del producto y proceso completo de fabricación YUFENG

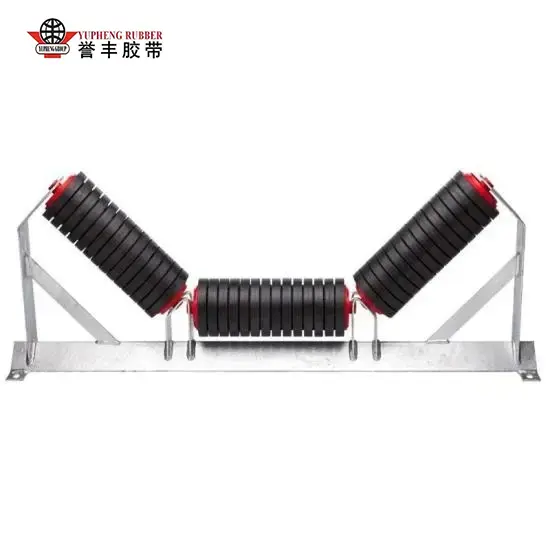

1. Estructura de rueda guía de canal de igual longitud

La rueda guía de canalización de igual longitud YUFENG consta de tres rodillos con la misma longitud y diámetro montados en un soporte de estampado integrado. Un rodillo central horizontal y dos rodillos laterales inclinados simétricos forman un perfil de transporte cóncavo equilibrado para un transporte estable de material a granel.

En comparación con los rodillos de canalización de longitud desigual que utilizan rodillos de ala más cortos, el diseño de longitud igual proporciona un soporte más consistente a lo largo de la cinta transportadora. Esto ayuda a distribuir la carga de manera más uniforme y reduce la tensión localizada, el desgaste desigual de la correa y la posible desviación de la correa causada por dimensiones inconsistentes de los rodillos.

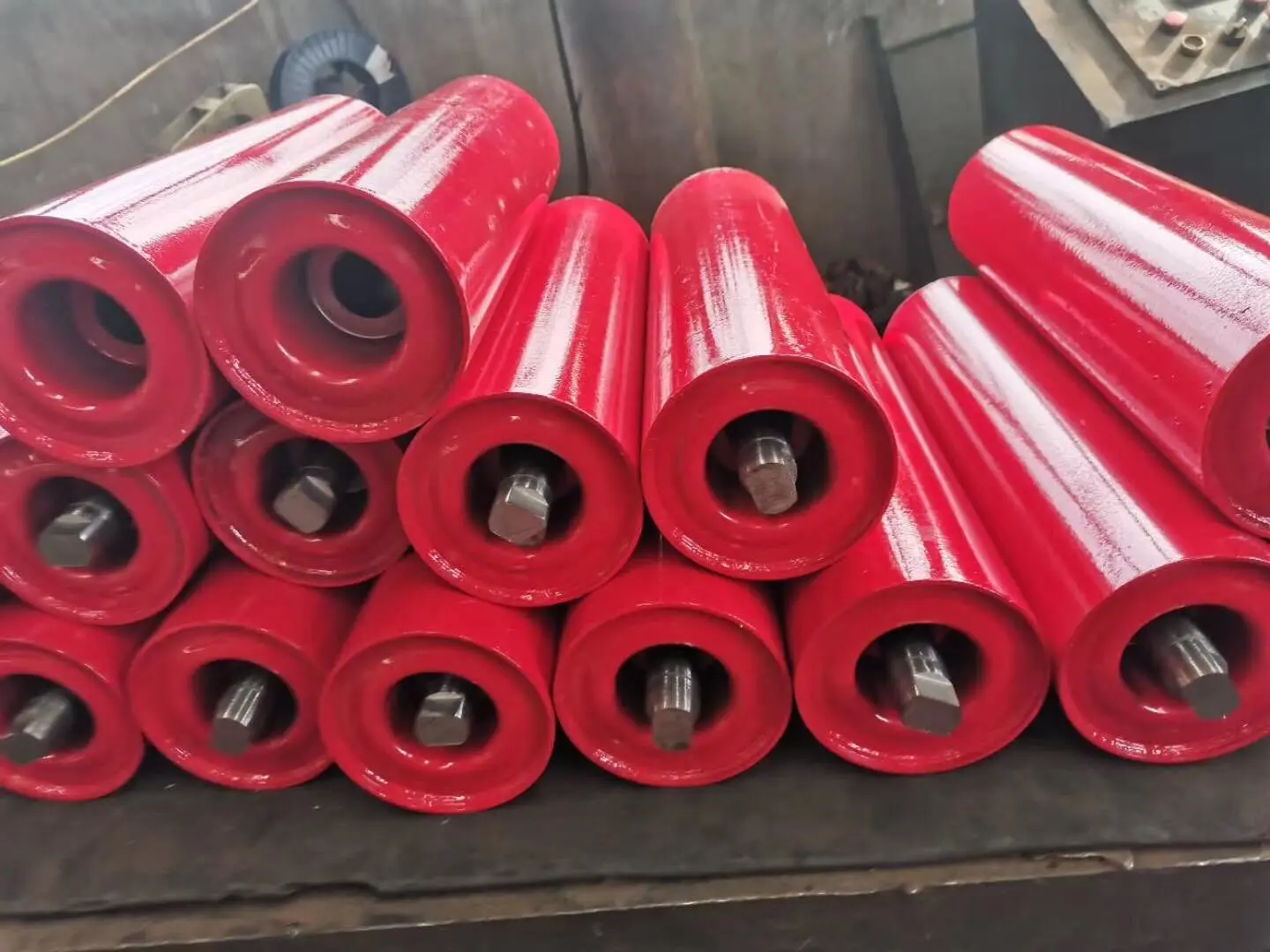

2. Construcción reforzada para operaciones de servicio pesado

YUFENG utiliza tubos de acero de pared gruesa sin costura Q235, ejes integrales de acero al carbono sólido, soportes reforzados estampados en frío y sellos de aceite dobles compuestos de laberinto multicapa. Se aplican corte CNC, soldadura con protección de gas y revestimiento antioxidante electrostático de alta temperatura para mejorar la precisión dimensional, la resistencia estructural y la resistencia a la corrosión.

Mientras que algunos rodillos de bajo costo utilizan tubos de pared delgada de 2,0 a 2,5 mm que pueden deformarse bajo cargas pesadas prolongadas, los rodillos de canalización de igual longitud YUFENG utilizan tubos de acero sin costura de 3,5 mm de espesor. Los rodamientos de alta precisión con doble sellado de las series 6204, 6205 y 6306 están disponibles según los requisitos de carga.

3. Rotación de precisión y rendimiento de carrera estable

La desviación radial de cada rodillo se controla dentro de 0,5 mm, mientras que la resistencia a la rotación estática se mantiene en aproximadamente 1,5 a 2,5 N. Estos controles de fabricación ayudan a lograr una rotación suave, baja fricción y un ruido de funcionamiento reducido durante el transporte continuo.

La estructura reforzada es adecuada para entornos exigentes que implican alta concentración de polvo, alta humedad, salpicaduras de lodos minerales y exposición leve a ácidos o álcalis, lo que proporciona un soporte estable para el funcionamiento del transportador a largo plazo.

4. Materiales personalizados para diferentes aplicaciones

Además de las ruedas guía de acero estándar de igual longitud, YUFENG ofrece configuraciones especializadas que incluyen rodillos recubiertos de caucho resistentes al desgaste, rodillos anticorrosión de polímero UHMWPE y opciones de eje de acero inoxidable.

Estas configuraciones se pueden seleccionar según la abrasividad del material, las condiciones de corrosión, la exposición a la humedad y los requisitos del transportador. Todas las materias primas entrantes se someten a inspecciones de composición química y resistencia mecánica antes de ingresar a producción para mantener una calidad de fabricación constante.

Datos auténticos de pruebas de campo a largo plazo

1. Prueba de campo de seis meses en una mina de carbón subterránea

El equipo técnico de YUFENG realizó una prueba de operación de campo ininterrumpida durante 6 meses del rodillo loco de canalización de igual longitud en una mina de carbón subterránea para evaluar su rendimiento a largo plazo en condiciones de transporte exigentes. La prueba abarcó el funcionamiento continuo, la carga de los rodamientos, la durabilidad del sellado, la protección de la correa y el control de derrames de material.

Entorno de prueba:Carretera de mina de carbón subterránea con una concentración de polvo de ≥1200 mg/m³, una temperatura ambiente que oscila entre -10 °C y +65 °C y funcionamiento de transporte continuo las 24 horas.

Carga de rodamiento de un solo grupo:Hasta 2.800 kg, manipulando carbón en bruto, ganga y materiales a granel de minerales mixtos.

2. Resultados de rendimiento verificados

Vida útil:Los rodillos de prueba acumularon 32.600 horas de funcionamiento estable, con una vida útil registrada de 3 a 5 veces más larga que los rodillos ordinarios de paredes delgadas y longitudes desiguales utilizados para comparar.

Durabilidad del sellado:Después de 30 días consecutivos de pruebas de circulación de polvo y rociado de agua a alta presión, todas las muestras de prueba mostraron cero atascos en los cojinetes y cero fugas de lubricante interno.

Protección del cinturón:La estructura equilibrada de rodillos de igual longitud ayuda a reducir la fricción unilateral de los bordes entre la cinta transportadora y los rodillos, extendiendo el ciclo general de reemplazo de la correa hasta en un 40 % en las condiciones probadas.

Derrame de materiales:Con un ángulo de canal estándar de 35°, el sistema de rodillos de igual longitud probado logró una tasa de derrame medida del 0,48 %, en comparación con el 3,2 % para los rodillos planos paralelos y los rodillos de canal de longitud desigual bajo el mismo volumen de transporte.

Clasificación completa del producto y parámetros técnicos

1. Rueda guía estándar de 3 rodillos de igual longitud

Una configuración de uso general para sistemas de transporte de minería, cemento, granos y otros materiales a granel. Los ángulos de canal estándar incluyen 20°, 30°, 35° y 45°.

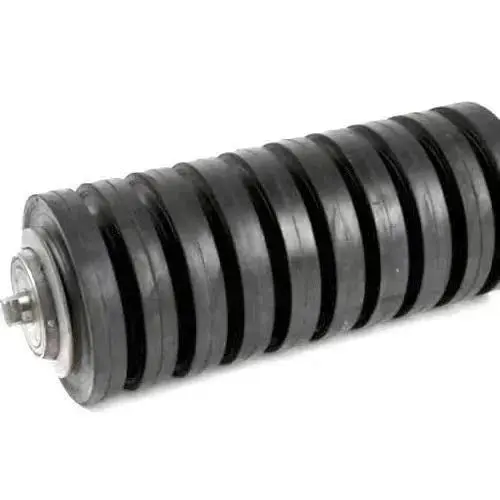

2. Rueda guía de canal amortiguador de impacto de igual longitud

Diseñados para puntos de carga y alimentación de material, estos rodillos cuentan con un revestimiento de caucho grueso para absorber el impacto del mineral que cae y reducir el impacto directo en la cinta transportadora y la estructura de los rodillos.

3. Rueda guía de canal autoalineante automática de igual longitud

Equipado con una estructura de soporte de corrección de desviación para ayudar a guiar la cinta transportadora hacia su posición de funcionamiento normal, reduciendo la abrasión de los bordes y los posibles daños a la cinta.

4. Rueda guía de canalización de igual longitud anticorrosión de UHMWPE

Utiliza un cuerpo de rodillo de polímero UHMWPE con opciones de eje de acero inoxidable para ambientes corrosivos como plantas químicas, depósitos de sal e instalaciones de tratamiento de aguas residuales expuestas a ácidos, álcalis o niebla salina.

Tabla de parámetros técnicos estándar

Casos reales de proyectos de clientes globales

1. Proyecto de minería de carbón a cielo abierto en Mongolia

Un sistema transportador de carbón a través de montañas de 12 km con una correa resistente de 1200 mm de ancho y una capacidad de transporte diseñada de 2000 toneladas por hora experimentó previamente fallas prematuras con rodillos guía de longitud desigual después de aproximadamente 6000 horas de operación.

YUFENG suministró rodillos guía de canalización de igual longitud con sellado reforzado de 35° personalizados con paredes de tubo engrosadas y sellado laberíntico mejorado. Después de 18 meses de operación continua al aire libre, el proyecto no registró reemplazos de rodillos ni fallas de rodillos reportadas, mientras que los costos de mano de obra de mantenimiento mensual se redujeron en aproximadamente un 65 %.

2. Terminal de descarga de mineral costero del sudeste asiático

El proyecto implicó la descarga continua de barcos al aire libre y el transporte en corrales bajo una severa corrosión costera por niebla salina. YUFENG suministró ruedas guía de canalización de igual longitud anticorrosión de UHMWPE con ejes internos de acero inoxidable.

Después de dos años de funcionamiento continuo, los rodillos suministrados no mostraron fallas relacionadas con la oxidación ni bloqueos en los cojinetes, lo que brindó un soporte confiable para el manejo de materiales costeros a granel a largo plazo.

3. Línea de producción nacional de clinker de cemento

Una línea de producción de clinker de cemento con una capacidad diaria de 5.000 toneladas requería rodillos para el transporte de cenizas de hornos a alta temperatura y el transporte de agregados altamente abrasivos. YUFENG suministró rodillos guía de impacto de igual longitud revestidos de caucho para reducir el impacto y el contacto abrasivo entre el material transportado, los rodillos y la cinta transportadora.

La configuración personalizada resistente a impactos ayuda a proteger la superficie de la cinta transportadora, reduce el desgaste anormal y extiende el ciclo operativo del sistema de transporte.

Ventajas competitivas fundamentales frente a los holgazanes ordinarios del mercado de longitud desigual

Escenarios industriales aplicables

El rodillo loco de canalización de igual longitud YUFENG está diseñado para sistemas de transporte de materiales a granel que requieren una distribución equilibrada de la carga, un soporte estable de la correa y un funcionamiento confiable a largo plazo. Se pueden seleccionar diferentes materiales y configuraciones de rodillos según el entorno de trabajo.

1. Industria Minera

Adecuado para minas de carbón a cielo abierto, sistemas de transporte subterráneos de mineral de hierro, mineral de oro y bauxita, y admite el transporte de larga distancia de materiales pesados ​​a granel en condiciones operativas exigentes.

2. Centrales Térmicas

Se utiliza para líneas de alimentación de carbón, transporte de material de desulfuración de piedra caliza y sistemas de transporte de cenizas y escorias de calderas. La estructura de rodillos reforzada admite el manejo continuo de materiales a granel.

3. Industria de materiales de construcción

Adecuado para plantas de cemento, canteras de agregados de arena y piedra, líneas de procesamiento de grava y otras aplicaciones que involucran materiales abrasivos a granel y transporte continuo.

4. Puertos y terminales de carga a granel

Diseñado para sistemas de carga, descarga y transporte de carga a granel de carbón, mineral de hierro, cereales y productos químicos. Se pueden seleccionar diferentes materiales de rodillos y configuraciones de sellado para ambientes exteriores y de alta humedad.

5. Producción de productos químicos y sal

Los rodillos de canalización de igual longitud anticorrosión de UHMWPE están disponibles para aplicaciones expuestas a ácidos, álcalis, niebla salina y otras condiciones corrosivas, incluidas plantas químicas, instalaciones de producción de sal y sistemas de manipulación de materiales relacionados.

6. Industria de procesamiento de granos

Las opciones de rodillos de bajo desgaste y de calidad alimentaria son adecuadas para sistemas de transporte y almacenamiento de trigo, maíz, arroz y otros materiales agrícolas a granel, proporcionando una rotación suave y un soporte estable de la correa.

Fuerza profesional de fábrica y garantía de calidad

YUFENG opera un taller de producción automatizado estandarizado de 20.000 m² equipado con más de 50 juegos de equipos de procesamiento de precisión CNC. Con una capacidad de producción mensual de hasta 80 000 rodillos transportadores y 15 años de experiencia dedicada en fabricación, nos enfocamos en soluciones confiables de rodillos para minería, cemento, puertos, generación de energía, agricultura y otras industrias de transporte a granel.

1. Capacidad de fabricación

Nuestro sistema de producción integra procesamiento de precisión CNC, fabricación de tubos de rodillos, mecanizado de ejes, soldadura, ensamblaje de rodamientos, sellado y tratamiento de superficies. La capacidad de producción admite pedidos de rodillos estándar y especificaciones personalizadas para proyectos de transporte a gran escala.

2. Certificaciones y cumplimiento de calidad

Nuestros productos de rodillos se fabrican bajo un sistema de gestión de calidad controlado y cumplen con los requisitos relacionados con ISO 9001, MT/T 821 y CE. Se pueden proporcionar informes de auditoría de fábrica de terceros y documentos de prueba de rendimiento del producto para proyectos de clientes calificados.

3. Control de calidad en cinco etapas

Nuestro proceso de control de calidad cubre la inspección de entrada de materia prima, pruebas de resistencia de soldadura de productos semiacabados, pruebas de resistencia a la rotación de los rodillos terminados, simulación de envejecimiento del sellado e inspección del embalaje final. Este sistema de inspección de múltiples etapas ayuda a mantener una precisión dimensional, un rendimiento de sellado y una estabilidad rotacional constantes en todos los lotes de producción.

4. Ingeniería CAD y soporte técnico

YUFENG proporciona dibujos de ingeniería CAD gratuitos para la correspondencia del proyecto, la confirmación de la instalación y la verificación de la estructura del transportador. Nuestro equipo técnico puede recomendar diámetros de rodillos, ángulos de canal, configuración de rodamientos y dimensiones de soporte adecuados según el ancho de la correa y las condiciones de transporte.

5. Servicio de producción personalizado y de muestras

Los pedidos de prueba pequeños se pueden respaldar con la entrega de muestras en aproximadamente 7 días, según las especificaciones del producto. Los pedidos de producción en masa estándar generalmente requieren entre 15 y 20 días, mientras que las especificaciones personalizadas se programan según los requisitos del proyecto y la complejidad de la producción.

6. Soporte posventa global

YUFENG proporciona orientación técnica remota para la selección, instalación y operación de rodillos. Para proyectos industriales calificados a gran escala en el extranjero, también podemos brindar asistencia en el sitio para ayudar a los clientes a lograr un rendimiento confiable del transportador.

Conversión

¿Está buscando un rodillo de larga duración y bajo mantenimiento para mejorar su sistema transportador a granel y reducir los costos operativos a largo plazo? ¡Póngase en contacto con nuestro equipo de ingeniería profesional ahora mismo para solicitar muestras de productos gratuitas, obtener dibujos técnicos personalizados y una lista de precios al por mayor directa de fábrica! Proporcionamos una solución completa e integral de combinación de componentes del transportador para todas las demandas de su proyecto de manipulación de materiales.

Sección de preguntas frecuentes

1. P: ¿Cuáles son las ventajas principales de nuestro rodillo tensor de canal de igual longitud sobre los rodillos tensores de longitud desigual?

R: Nuestros tres rodillos idénticos de igual longitud logran una distribución de carga completamente equilibrada, eliminan la tensión unilateral de la banda y la abrasión de los bordes, reducen el derrame de material y extienden enormemente la vida útil de la banda transportadora. 35° es el ángulo estándar más universal adecuado para la mayoría de los proyectos industriales de minería y cemento. El tipo con ángulo de luz de 20° se adapta al transporte de granos con carga liviana, mientras que el modelo de canal profundo de 45° está diseñado para el transporte a granel de alta capacidad. YUFENG puede ajustar el ángulo de inclinación del soporte completamente de acuerdo con el plano de diseño de su transportador.

2. P: ¿Podemos suministrar rodillos guía anticorrosivos de igual longitud para depósitos de sal y plantas de producción de productos químicos?

R: Absolutamente. Ofrecemos tres soluciones anticorrosión: ruedas guía de igual longitud de polímero no metálico UHMWPE, ruedas guía de acero antioxidante resistentes al desgaste recubiertas de caucho y ruedas guía de eje interno de acero inoxidable personalizadas, que pueden adaptarse a entornos de trabajo corrosivos con niebla salina, álcali y ácido a largo plazo.

3. P: ¿Cuáles son la cantidad mínima de pedido y el tiempo de entrega estándar?

 R: La cantidad mínima de pedido de prueba de muestra es de 1 pieza; La cantidad mínima de pedido formal al por mayor es de 100 juegos. Las especificaciones de rodillo tensor convencional de igual longitud en stock estándar se pueden entregar en un plazo de 7 días hábiles, mientras que el rodillo tensor de canal de igual longitud no estándar personalizado requiere de 15 a 20 días de período de producción.

4. P: ¿Los rodillos de canal de igual longitud cumplen con los estándares internacionales de diseño industrial?

R: Todos los productos terminados cumplen totalmente con los estándares industriales globales CEMA, ISO, MT/T 821 y DIN; se adjuntan informes de pruebas oficiales completos para el despacho de aduanas de exportación transfronteriza.
