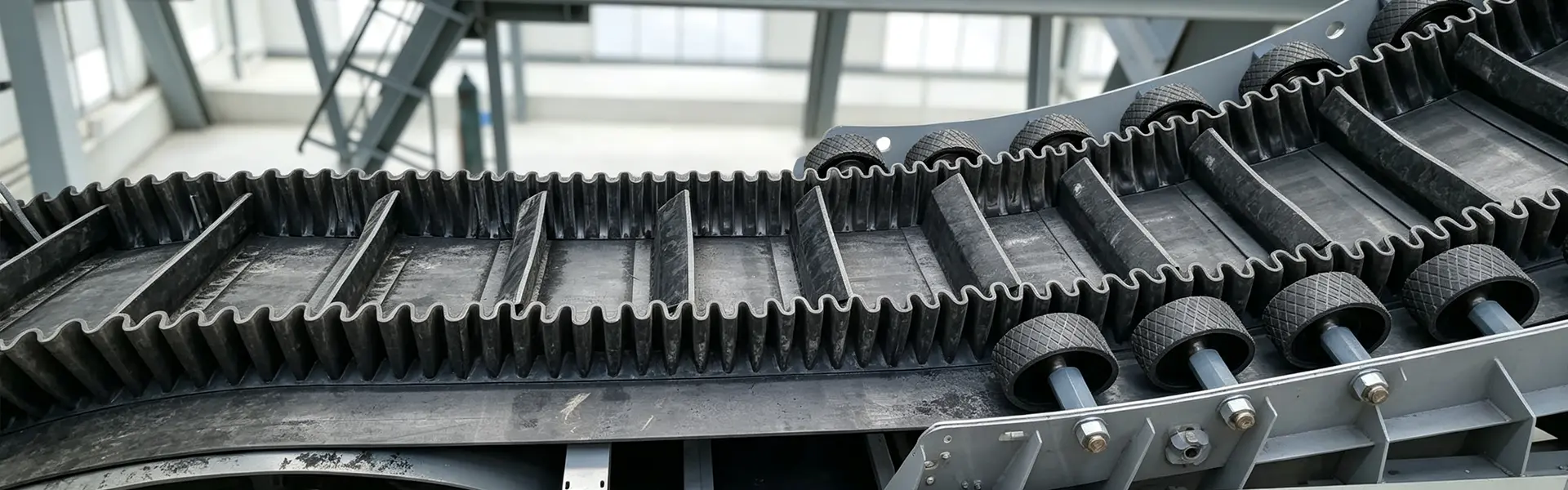

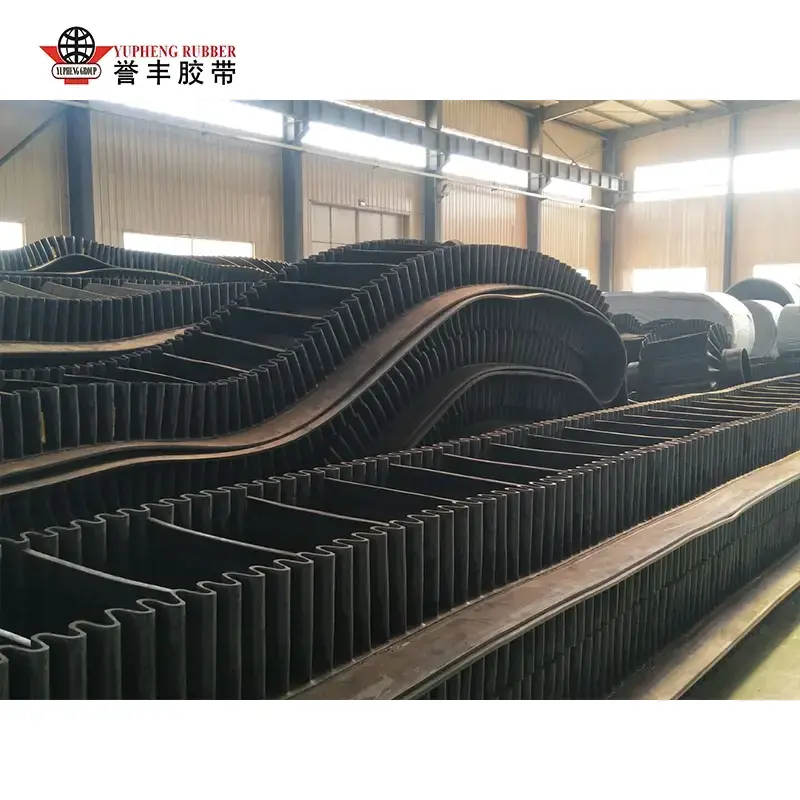

Cinta transportadora con listones y paredes laterales a precio de fábrica para un manejo eficiente de materiales a granel
YUFENG Cinta transportadora con listones y paredes laterales, también conocida como cinta transportadora de paredes laterales corrugadas o cinta transportadora de ángulo pronunciado, está diseñada para transportar materiales a granel donde las correas planas convencionales no pueden proporcionar suficiente altura de elevación ni evitar el retroceso del material. La correa consta de una correa base, paredes laterales corrugadas y listones transversales, que se integran mediante vulcanización en caliente.
YUFENG proporciona estructuras reforzadas con tela EP y cables de acero para diferentes distancias de transporte, pesos de materiales y diseños de instalación. Los diseños disponibles admiten transporte horizontal, inclinado y vertical, lo que los hace adecuados para aplicaciones de manipulación de materiales a granel, minería, cemento, agregados, granos, productos químicos y otras.
Clasificación de correas de pared lateral de cordón de acero y tela EP
Cinta transportadora de pared lateral de tela EP
La carcasa de tejido EP proporciona buena flexibilidad, bajo alargamiento y rendimiento de tracción estable. Es adecuado para sistemas de transporte de carga media con distancias de transporte relativamente cortas o moderadas, incluidas plantas de cemento, instalaciones de procesamiento de granos y líneas de producción de agregados.
Cinta transportadora de pared lateral de cordón de acero
La carcasa de cordón de acero proporciona una mayor resistencia a la tracción y un menor alargamiento permanente que las estructuras de tela. Está diseñado para aplicaciones de servicio pesado que requieren mayor distancia de transporte, altura de elevación y capacidad de material, particularmente en minería y sistemas de manipulación de materiales a granel a gran escala.
| Tipo de cinturón | Característica central | Condiciones de trabajo aplicables |
|---|---|---|
| Cinturón de pared lateral de tela EP | Flexible, de bajo alargamiento y rentable | Transporte de media-corta distancia y media carga |
| Correa de pared lateral de cordón de acero | Alta resistencia a la tracción, estiramiento ultrabajo | Transporte de larga distancia y de servicio pesado |
La carcasa adecuada debe seleccionarse según la altura de elevación, la longitud de la cinta, la densidad del material, la capacidad horaria y el ángulo máximo de transporte.

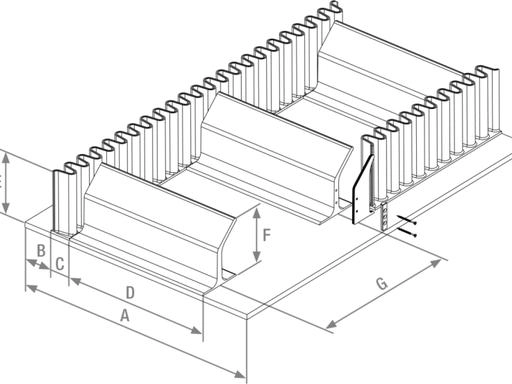

Opciones de altura de pared lateral, tipo de listón y tamaño

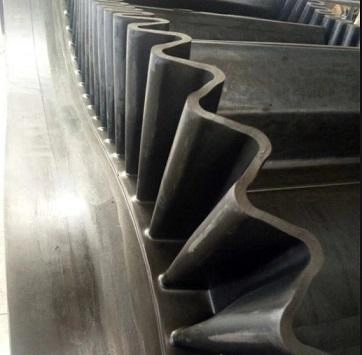

Altura de la pared lateral
YUFENG suministra paredes laterales corrugadas en alturas desde40 mm a 500 mm, permitiendo que la estructura de la correa se adapte a diferentes volúmenes de material y capacidades de transporte.

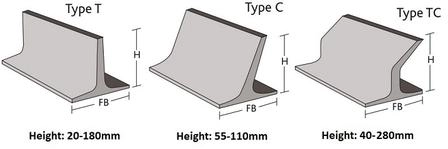

Configuración de cala
Están disponibles configuraciones de calas T, C y TC. La altura de la cala se puede personalizar desde20 mm a 460 mm, con espaciado ajustado según las características del material y el ángulo de transporte.
Ancho de la banda y calidad de la carcasa
Los anchos disponibles de las bandas transportadoras con listones y de pared lateral varían desde300 mm a 2000 mm, con carcasas de tela EP100–EP1000 y carcasas de cordón de acero ST630–ST2000 disponibles para diferentes requisitos de carga.
Tipos funcionales de cintas transportadoras de pared lateral
Correa de pared lateral resistente al desgaste general
El compuesto de caucho resistente al desgaste estándar es adecuado para materiales a granel convencionales como arena, áridos, carbón y materias primas de cemento. El rango de temperatura de funcionamiento normal es de aproximadamente-20°C a +60°C.
Cinturón de pared lateral antiestático retardante de llama
Esta estructura combina propiedades ignífugas y conductoras para entornos de transporte subterráneo donde el fuego y la electricidad estática son importantes preocupaciones de seguridad. Los modelos aplicables se pueden fabricar segúnMT/T668requisitos.
Cinturón de pared lateral resistente a altas temperaturas
El caucho resistente al calor a base de EPDM se utiliza para el transporte de materiales calientes como, por ejemplo, clinker de cemento y escoria metalúrgica. Las formulaciones adecuadas pueden soportar temperaturas del material de hasta aproximadamente180°C, dependiendo de las condiciones reales de funcionamiento.
Correa de pared lateral resistente al aceite
El caucho de cubierta a base de NBR brinda resistencia a aceites minerales, lubricantes y ciertos medios químicos, lo que reduce la hinchazón y el agrietamiento del caucho en entornos de trabajo contaminados con aceite.
Correa de pared lateral resistente a bajas temperaturas
Un compuesto de caucho flexible en frío mantiene la flexibilidad en aplicaciones de baja temperatura y se puede configurar para entornos de transporte al aire libre de hasta aproximadamente-40°C, dependiendo de la formulación específica.
Cinturón de pared lateral de calidad alimentaria
Las aplicaciones en contacto con alimentos pueden utilizar materiales adecuados, no tóxicos y fáciles de limpiar para equipos de transporte de cereales, frutas, verduras y procesamiento de alimentos. El material exacto y la certificación deben seleccionarse de acuerdo con el mercado de destino y los requisitos de la aplicación.
Personalización estructural y funcional
Selección de canal base
YUFENG ofrece correas con base reforzada con tejido de poliéster EP o cordón de acero galvanizado según los requisitos de carga, distancia y elevación de transporte.
Personalización de la altura de las paredes laterales
Las alturas de paredes laterales disponibles incluyen40, 60, 80, 100, 200, 300, 400 y 500 mm, con otras dimensiones disponibles según requerimientos del proyecto.
Tipo de cala y espaciado
Los listones T, C y TC se pueden seleccionar según el tamaño del material, el ángulo de transporte y la capacidad de carga requerida.
Formulación de caucho funcional
Las formulaciones de caucho resistentes al desgaste, retardantes de llama, de alta temperatura, resistentes al aceite y de baja temperatura se pueden configurar para diferentes entornos operativos.
Estructura de refuerzo
Se puede agregar refuerzo transversal para mejorar el soporte de la correa base durante la carrera de retorno, mientras que se puede configurar refuerzo de alambre de acero transversal adicional para cargas de material de alto impacto.
Procesamiento de longitud fija
YUFENG admite cortes de longitud fija y dimensiones personalizadas para equipos de transporte compactos e instalaciones específicas de proyectos.
Vulcanización integrada y rendimiento de la correa
Vulcanización en caliente de una sola pieza
Las paredes laterales, los listones y la correa base se integran mediante vulcanización a alta temperatura en lugar de depender únicamente de la unión adhesiva de la superficie. Esto ayuda a mantener la integridad estructural durante la operación repetida de flexión y polea.
Transporte vertical y de ángulo pronunciado

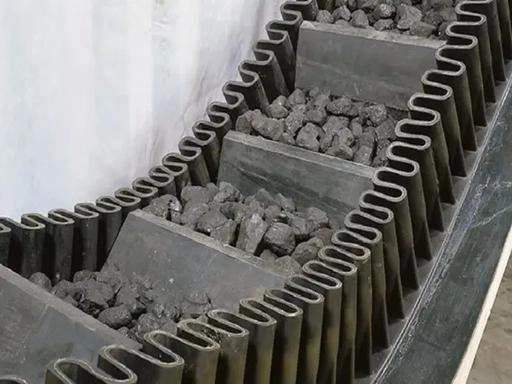

Las paredes laterales corrugadas contienen material lateralmente mientras que los listones proporcionan soporte transversal. Dependiendo de la configuración del sistema y las características del material, la correa se puede utilizar para aplicaciones de transporte vertical y de ángulo pronunciado.
Reversión de material reducida
La combinación de paredes laterales y listones forma bolsas de material individuales, lo que ayuda a reducir el deslizamiento y el derrame de material en secciones de transporte empinadas.

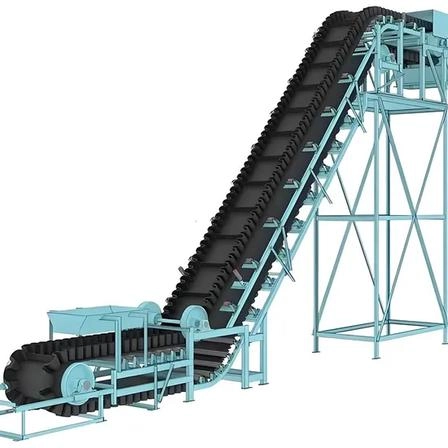

Diseño flexible del transportador
Los sistemas transportadores de pared lateral se pueden configurar para diseños de horizontal a inclinado, tipo Z y tipo S, lo que reduce potencialmente la necesidad de puntos de transferencia intermedios.
Selección de carcasa para diferentes cargas
Las estructuras de EP generalmente son adecuadas para aplicaciones de carga media, mientras que las estructuras de cable de acero proporcionan una mayor resistencia a la tracción para sistemas de transporte más largos y de servicio pesado.
Control de Materias Primas y Fabricación
Carcasa base
La tela EP de alta tenacidad y el cordón de acero galvanizado de alta resistencia se seleccionan de acuerdo con el grado de tracción requerido.
Goma para paredes laterales y tacos
Se utilizan compuestos de caucho flexibles con buena resistencia a la fatiga por flexión en las paredes laterales y los listones para resistir movimientos repetidos alrededor de las poleas.
Goma de cubierta y unión
Se puede seleccionar caucho natural virgen o caucho sintético funcional como NBR y EPDM según los requisitos de desgaste, aceite y temperatura.
Componentes de refuerzo
Se pueden incorporar refuerzos rígidos transversales y estructuras de alambre de acero antidesgarro en diseños especiales donde se requiere soporte adicional o resistencia al impacto.
Cada lote de tela, cables de acero y materiales de caucho está sujeto a inspecciones relacionadas con la tracción, la flexión y la adhesión antes de ingresar a producción.
Instalación, Empalme y Mantenimiento
Empalme de vulcanización en caliente
Para conexiones permanentes, la correa base se prepara en capas escalonadas mientras las posiciones de las paredes laterales y los listones se alinean con precisión. Luego se coloca caucho adhesivo entre las capas de la correa antes de la vulcanización bajo temperatura y presión controladas.
Reparación de unión en frío
La reparación con adhesivo en frío se puede utilizar para daños superficiales localizados o mantenimiento de emergencia. No se recomienda como junta de soporte de carga principal para operaciones de servicio pesado a largo plazo.
Requisitos de diseño del transportador
Se deben utilizar ruedas guía de retorno específicas para las paredes laterales para sostener la correa durante la carrera de retorno. Los rodillos de impacto de PU deben instalarse cerca de los puntos de carga donde los materiales grandes pueden crear un impacto concentrado.
Alineación de la correa
Se pueden instalar ruedas guía autoalineantes a intervalos apropiados en líneas transportadoras largas para reducir la desviación de la correa y mantener un funcionamiento estable.
Componentes coincidentes del transportador
Serie de cinta transportadora
La cinta transportadora con listones y paredes laterales YUFENG puede suministrar cinta transportadora de tela, cinta transportadora de cable de acero, cinta transportadora estampada, cinta transportadora de superficie rugosa y cinta transportadora de tubería para diferentes requisitos de transporte.
Serie de rodillos transportadores
Los componentes coincidentes incluyen rodillos de artesa, rodillos de retorno, rodillos de impacto, rodillos autoalineantes y conjuntos de rodillos transportadores de pared laterales dedicados.
Accesorios de goma
Se encuentran disponibles láminas de caucho resistentes al desgaste, rodapiés para transportadores, adhesivos de reparación y kits de parches de vulcanización para el mantenimiento del sistema transportador.
Productos para tuberías de HDPE
Se pueden suministrar tuberías de agua de HDPE y tuberías de dragado de HDPE para aplicaciones auxiliares de transporte de agua y lodos en proyectos mineros.
Servicio de soporte personalizado
Las dimensiones de los rodillos, la altura de las paredes laterales, la configuración de los listones, el ancho de la correa y la formulación del caucho se pueden ajustar según los planos de ingeniería y las condiciones de operación.
Normas y documentación de calidad.
Estándares de fabricación
Las cintas transportadoras de paredes laterales YUFENG se fabrican con referencia aISO 14890, DIN 22102 y GB/T 7984requisitos. Pueden seguir estructuras de base de cable de acero.DIN 22131, mientras que los modelos ignífugos subterráneos aplicables se pueden producir de acuerdo conMT/T668.
Certificaciones e Informes de Calidad
La documentación disponible puede incluirCertificación de gestión de calidad ISO 9001, documentación CE, informes de pruebas SGS, documentación de seguridad en minas de carbón e informes de pruebas de fatiga por flexión en fábrica., dependiendo de la configuración del producto y del mercado de destino.
Indicadores básicos de desempeño
| Artículo de rendimiento | Requisito estándar | Estándar de prueba |
|---|---|---|
| Elongación en la rotura de la carcasa EP | ≥300% | ISO 6259 |
| Resistencia al pelado de capas intermedias | ≥12 N/mm | ISO 2411 |
| Elongación permanente bajo carga nominal | ≤2,5% | DIN 22102 |
| Pérdida por abrasión del caucho de la cubierta | ≤0,8 cm³/1,61 km | ISO 4649 |
| Fuerza de adhesión de la raíz a la pared lateral | Sin separación después de 10.000 ciclos de plegado | Prueba de flexión en fábrica |

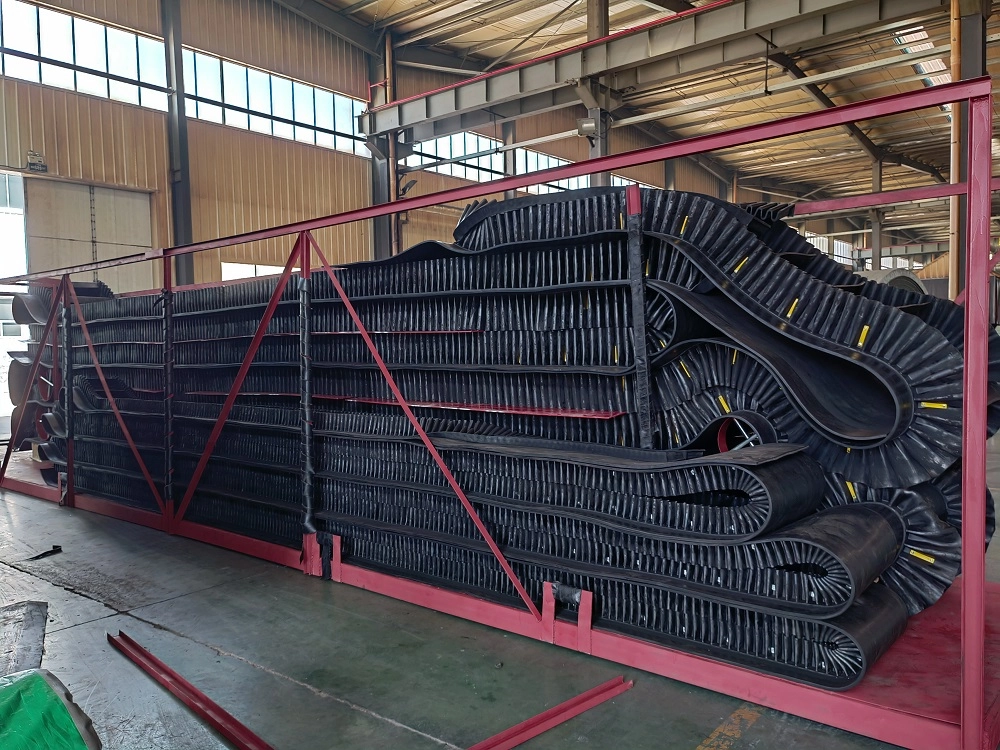

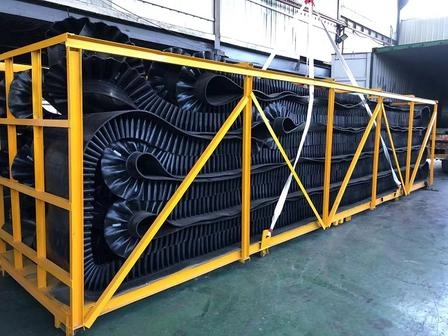

Embalaje y almacenamiento
Cinturones de ancho mediano y pequeño
Las bandas de aproximadamente 300 a 1000 mm de ancho se pueden asegurar con soportes de estructura metálica dedicados para proteger las paredes laterales corrugadas durante el transporte.
Cinturones de cordón de acero de gran ancho
Las correas laterales pesadas de aproximadamente 1200 a 2000 mm de ancho se pueden asegurar con flejes de acero reforzado y paletas de madera para el envío en contenedores.
Cortar secciones de la correa
Las secciones cortas personalizadas están protegidas por separado con espuma u otros materiales de amortiguación para reducir la colisión de la cornamusa y las paredes laterales durante el transporte.
Requisitos de almacenamiento
Guarde las correas horizontalmente en un almacén seco y evite la exposición prolongada a la luz solar directa, solventes químicos y otras condiciones que puedan acelerar el envejecimiento del caucho.
Cómo solicitar una cotización de cinta transportadora de pared lateral
- Carcasa base: EP o cordón de acero
- Ancho del cinturón
- Altura de la pared lateral
- Tipo y altura de cala
- Ángulo máximo de transporte
- Tipo de material y tamaño del bulto
- Temperatura del material y medio de trabajo.
- Distancia de transporte y altura de elevación.
- Cantidad requerida
- Puerto de destino
Los ingenieros técnicos de YUFENG pueden utilizar estos parámetros para determinar el grado de carcasa, la configuración de las paredes laterales y la estructura de listones adecuados para el sistema de transporte.
Información de contacto global de YUFENG
Contacto directo de fábrica
Correo electrónico: jayce@yuphengbelt.com
WhatsApp/WeChat/Móvil: +86 15318787602
Dirección de fábrica:Pueblo de Xiagou, ETDZ, Qingdao, Shandong, China
- View as

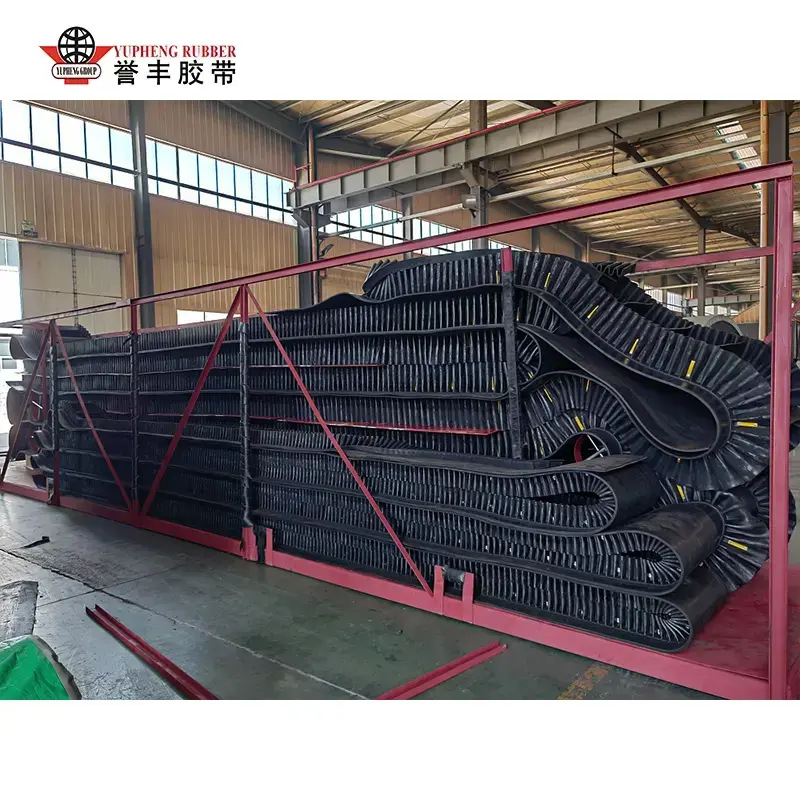

Cinta transportadora con pendiente pronunciada
La cinta transportadora con pendiente pronunciada YUFENG es una solución de transporte de caucho de alta fricción diseñada para el transporte de materiales a granel en ángulos grandes en las industrias de minería, cemento, procesamiento de granos y química. En comparación con las cintas transportadoras planas ordinarias que sufren retroceso y derrames de material cuando la inclinación supera los 25°, YUFENG mejora la estabilidad del transporte a través de una superficie de goma antideslizante de alta fricción y una estructura flexible antiderrames.
Cinta transportadora con listones de pared lateral
La cinta transportadora con listones de pared lateral YUFENG es una solución de transporte de caucho integrada diseñada para el transporte de material a granel vertical y en ángulo pronunciado de 0° a 90°. A diferencia de las correas transportadoras planas tradicionales que dependen únicamente de la fricción y las correas con paredes laterales unidas separadas que a menudo sufren desprendimiento de las paredes laterales, YUFENG combina paredes laterales corrugadas, listones transversales y caucho base en una estructura sin costuras a través de tecnología de vulcanización integrada.
Cinta transportadora con listones
La cinta transportadora con listones YUFENG es una solución de transporte de caucho especialmente diseñada para el transporte inclinado de cajas de cartón, materiales alimenticios, piezas de plástico y materiales pequeños a granel. En comparación con las cintas transportadoras planas tradicionales que dependen únicamente de la fricción superficial, esta cinta utiliza una estructura de listones integrada para crear secciones de transporte independientes, evitando eficazmente que el material se deslice, ruede y caiga durante el transporte inclinado.

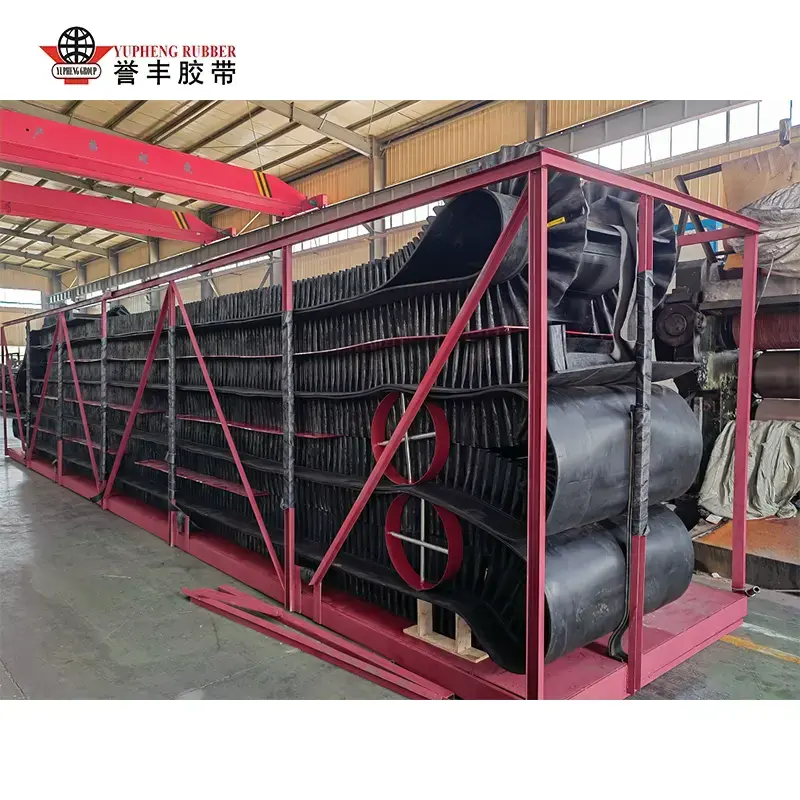

Cinta transportadora de paredes laterales corrugadas
