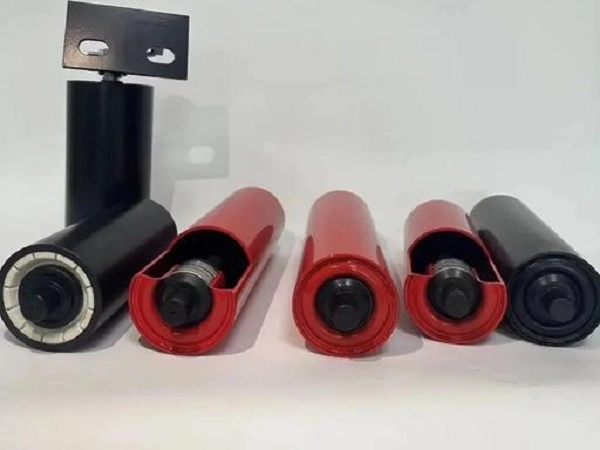

Rodillo transportador directo de fábrica con alta capacidad de carga y rotación suave
YUFENGRodillo transportador, también conocido como rueda guía del transportador, es un componente de guía y soporte de carga utilizado en sistemas de cinta transportadora. Soporta la correa cargada, reduce la resistencia al funcionamiento y ayuda a mantener un movimiento estable de la correa durante el transporte continuo de material.
YUFENG fabrica industriales rodillosutilizando tubos de acero de paredes gruesas, ejes macizos, cojinetes de precisión y estructuras de sellado multicapa. La gama de productos cubre rodillos de acero estándar, rodillos anticorrosivos de HDPE, rodillos de impacto de PU, rodillos de artesa, rodillos de retorno, rodillos autoalineantes y rodillos autolimpiantes en espiral para minería, cemento, puertos, centrales eléctricas, instalaciones químicas y otras aplicaciones de manipulación de materiales a granel.
La configuración de los rodillos debe seleccionarse según el ancho de la correa, el tamaño del bulto del material, el impacto de la carga, el entorno operativo y la estructura del transportador. YUFENG ofrece diferentes diámetros, materiales de carcasa, configuraciones de rodamientos y estructuras de sellado para requisitos específicos del proyecto.

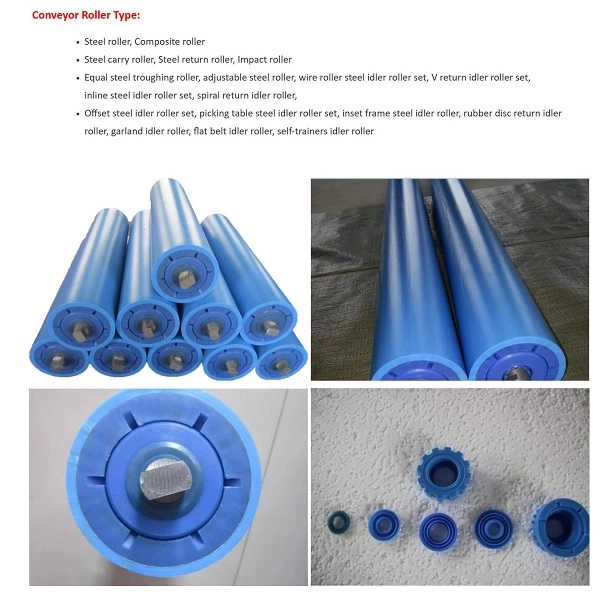

Tipos de rodillos por condición de trabajo
El material de la carcasa y el diseño estructural afectan directamente la capacidad de carga del rodillo, la resistencia a la corrosión, la absorción de impactos y la vida útil. YUFENG ofrece varias construcciones de rodillos para diferentes entornos de transportadores.
| Tipo de rodillo | Característica central | Condiciones de trabajo aplicables |
|---|---|---|
| Rodillo transportador de acero al carbono | Alta capacidad de carga, fuerte resistencia al impacto y costo operativo estable | Minería, plantas cementeras, centrales térmicas y transporte de material pesado a granel |
| Rodillo transportador de plástico HDPE | Ligero, libre de óxido, resistente a ácidos y álcalis con bajo ruido de funcionamiento. | Puertos costeros, plantas químicas y entornos húmedos de minería a cielo abierto |
| Rodillo de impacto de revestimiento de PU | Los anillos elásticos de PU absorben el impacto del material y reducen el daño a la correa. | Puntos de descarga de trituradoras y áreas de carga de materiales de alto impacto. |
Los rodillos de acero al carbono se utilizan comúnmente para transporte pesado debido a su resistencia estructural. Los rodillos de HDPE son más adecuados cuando la corrosión, la niebla salina o la exposición a productos químicos son motivo de preocupación. Los rodillos de impacto de PU se colocan en puntos de carga donde materiales grandes o afilados pueden crear fuerzas de impacto concentradas en la cinta transportadora.
Especificaciones de rodillos para diferentes sistemas transportadores
YUFENG suministra diámetros exteriores de rodillos estándar de 76, 89, 108, 114, 133, 168, 194 y 219 mm. Los rodillos se pueden combinar con anchos de cinta transportadora de aproximadamente 500 a 2400 mm, con longitud de rodillo y espesor de pared disponibles según los planos del marco del transportador y los requisitos de carga.
La gama de rodillos es compatible con estructuras transportadoras DTII y TD75 comunes y se puede utilizar con cintas transportadoras de tela, cintas transportadoras de cable de acero, cintas transportadoras de paredes laterales y cintas transportadoras de tubos.

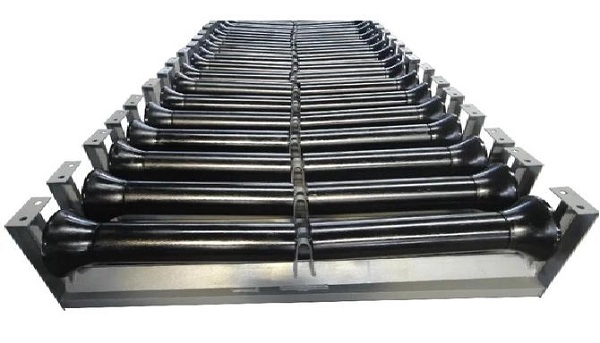

Configuraciones
Rodillo de transporte de canal
Un juego de rodillos de canal normalmente utiliza tres rodillos para formar un canal de transporte de 30°, 35° o 45°. Soporta la correa superior cargada y ayuda a mantener la forma requerida para el transporte de carbón, arena, piedra caliza y otros materiales a granel.
Rodillo de impacto de revestimiento de PU
Se instalan anillos elásticos de PU alrededor del cuerpo del rodillo para absorber la energía del impacto en los puntos de carga del material. Esto reduce el impacto concentrado en la cinta transportadora y es adecuado para la descarga de trituradoras y otras aplicaciones de alta caída.
Rodillo autoalineante
Los rodillos autoalineantes utilizan rodillos guía en ambos lados para ayudar a corregir la desviación de la correa durante la operación. Por lo general, se instalan en líneas transportadoras largas donde la alineación continua de la correa es importante para reducir las fugas de material y el desgaste de los bordes.
Rodillo paralelo de retorno
Un rodillo de retorno sostiene la correa inferior descargada mientras viaja hacia la sección de transmisión. Se pueden usar rodillos paralelos estándar para secciones de retorno convencionales, mientras que las disposiciones de retorno tipo V pueden proporcionar soporte adicional para el seguimiento de la correa.
Rodillo anticorrosión de HDPE
La carcasa de HDPE no se oxida como el acero al carbono convencional y proporciona resistencia a la niebla salina, la humedad y medios químicos seleccionados. Es adecuado para terminales costeras, plantas químicas y otros entornos operativos corrosivos.
Rodillo autolimpiante en espiral
La superficie del rodillo helicoidal ayuda a eliminar arcilla pegajosa, arena húmeda y otros materiales que puedan adherirse a la banda. Este diseño puede reducir la acumulación de material alrededor del rodillo y disminuir el riesgo de que el rodillo se atasque en aplicaciones de transporte húmedo.
Materiales y estructura de rodillos.
YUFENG selecciona la carcasa del rodillo, el eje, el rodamiento y los componentes de sellado de acuerdo con la carga esperada y el entorno operativo. La combinación de estos componentes determina la resistencia al funcionamiento del rodillo, el rendimiento de sellado y la vida útil.
Carcasa del rodillo
Los rodillos de acero al carbono pueden utilizar tubo de acero Q235, mientras que los rodillos de HDPE utilizan material de HDPE virgen. La construcción de carcasa de acero inoxidable 304 también está disponible para aplicaciones que requieren resistencia a la corrosión adicional.
Eje del rodillo
El eje de acero sólido estirado en frío de 45# se utiliza para construcciones estándar de servicio pesado. El eje sólido proporciona resistencia a la flexión y deformación bajo carga continua.
Cojinete
Se utilizan rodamientos rígidos de bolas con juego C3 para favorecer una rotación suave. Se pueden seleccionar rodamientos nacionales de alta precisión y rodamientos SKF o FAG importados según los requisitos del proyecto.
Sistema de sellado
El rodillo puede utilizar una estructura laberíntica de nailon multicanal combinada con sellos de contacto de goma. La disposición de sellado está diseñada para reducir la entrada de polvo y agua en la cavidad del rodamiento y retener la grasa lubricante alrededor del rodamiento.
Opciones de rodillos personalizadas
Diferentes proyectos de transportadores requieren diferentes dimensiones y configuraciones de rodillos. YUFENG puede personalizar el rodillo según el ancho de la correa, las dimensiones del marco, las características del material y las condiciones ambientales.
Material de la carcasa
Las opciones disponibles incluyen acero al carbono Q235, HDPE y acero inoxidable 304 para diferentes requisitos de carga y corrosión.
Tratamiento superficial
Las opciones de superficie incluyen recubrimiento en polvo electrostático, galvanizado en caliente y revestimiento completo de PU. El tratamiento adecuado se puede seleccionar según los requisitos de corrosión, impacto y servicio.
Estructura de sellado
Se encuentran disponibles estructuras de sellado de laberinto compuesto doble y triple para aplicaciones con diferentes niveles de exposición al polvo y al agua.
Configuración de rodamientos
Los rodamientos nacionales de alta precisión o los rodamientos SKF/FAG C3 importados se pueden especificar de acuerdo con el rendimiento operativo requerido y el presupuesto del proyecto.
Condiciones especiales de trabajo
Se pueden suministrar configuraciones de rodillos de baja temperatura, retardantes de llama y antiestáticos para minería subterránea especializada y otros entornos exigentes.
Accesorios de soporte
YUFENG también puede suministrar soportes de rodillos y marcos de soporte compatibles según la estructura del transportador, lo que simplifica la combinación de componentes durante la instalación del sistema.
Rendimiento del rodillo para funcionamiento continuo
Los rodillos transportadores funcionan continuamente mientras la correa está en marcha, por lo que la protección de los rodamientos, la resistencia a la rotación y la concentricidad son consideraciones de compra importantes. YUFENG utiliza procesos controlados de mecanizado y ensamblaje para mantener una geometría de rodillo y un rendimiento de funcionamiento consistentes.
| Artículo de rendimiento | Requisito estándar | Estándar de prueba |
|---|---|---|
| Coeficiente de resistencia a la rotación | ≤0,008 | ISO 15365 |
| Grado de ingreso de polvo y agua | IP65 | Estándar de prueba IP |
| Vida útil de carga nominal | ≥30.000 horas de trabajo | Prueba de envejecimiento acelerado en fábrica |
| Concentricidad de la carcasa del rodillo | ≤0,5mm | Prueba del indicador de cuadrante |
| Tiempo antienvejecimiento del rodamiento | Prueba de alta temperatura ≥5.000 h | Prueba de laboratorio interna |
| Capacidad de carga estática axial | 1,5 veces la carga nominal sin deformación | Prueba de presión estática |
El rendimiento real depende del diámetro del rodillo, el espesor de la carcasa, la selección del rodamiento, la carga, la velocidad de la correa y el entorno operativo. Los datos de prueba de fábrica se pueden proporcionar según la configuración de rodillos seleccionada.

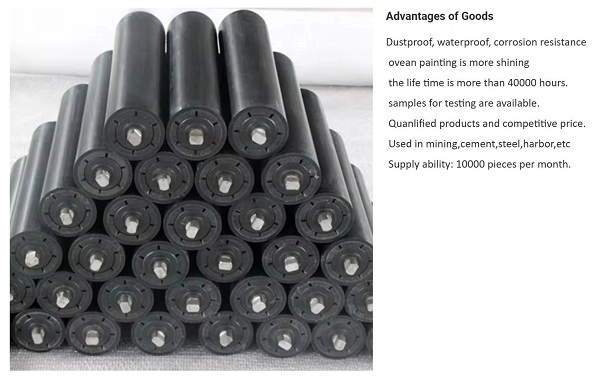

Control de calidad y estándares de fabricación.
Los rodillos transportadores YUFENG se fabrican de acuerdo con los requisitos de equipos transportadores aplicables y las normas nacionales e internacionales pertinentes, incluidas CEMA, GB/T 10595 e ISO 15365. Los productos de minería y exportación aplicables también se pueden suministrar con la documentación de inspección y certificación correspondiente.
La documentación de calidad disponible puede incluir certificación de gestión de calidad ISO 9001, documentación CE, informes de inspección de materias primas de SGS, documentación de pruebas de seguridad de minas de carbón e informes de pruebas de resistencia a la rotación de fábrica y vida útil, según la configuración del rodillo y el mercado de destino.
Inspección de materia prima antes del montaje
La confiabilidad de los rodillos depende en gran medida de la calidad del tubo de acero, el eje, el rodamiento y los componentes de sellado. YUFENG inspecciona los materiales entrantes antes de que entren en el proceso de ensamblaje para reducir el riesgo de fallas prematuras de los rodamientos, deformaciones del eje y defectos de la carcasa.
Inspección de tubos de acero
Se comprueba la consistencia dimensional y la calidad estructural de los tubos de acero. Para la producción estándar de rodillos de alta resistencia no se aceptan tubos reciclados de calidad inferior o tubos reciclados inadecuados.
Inspección del eje
Los ejes sólidos se inspeccionan para determinar las dimensiones y la precisión del mecanizado para mantener la posición correcta de los rodamientos y la concentricidad de los rodillos.
Inspección de rodamientos
Se verifican las características de rotación de los rodamientos y los requisitos de rendimiento aplicables antes del montaje.
Inspección de montaje
Los rodillos terminados se someten a pruebas de resistencia a la rotación y pruebas de muestreo relacionadas antes de su lanzamiento. Esto ayuda a identificar resistencias de funcionamiento anormales, problemas de sellado o desviaciones de ensamblaje antes del envío.

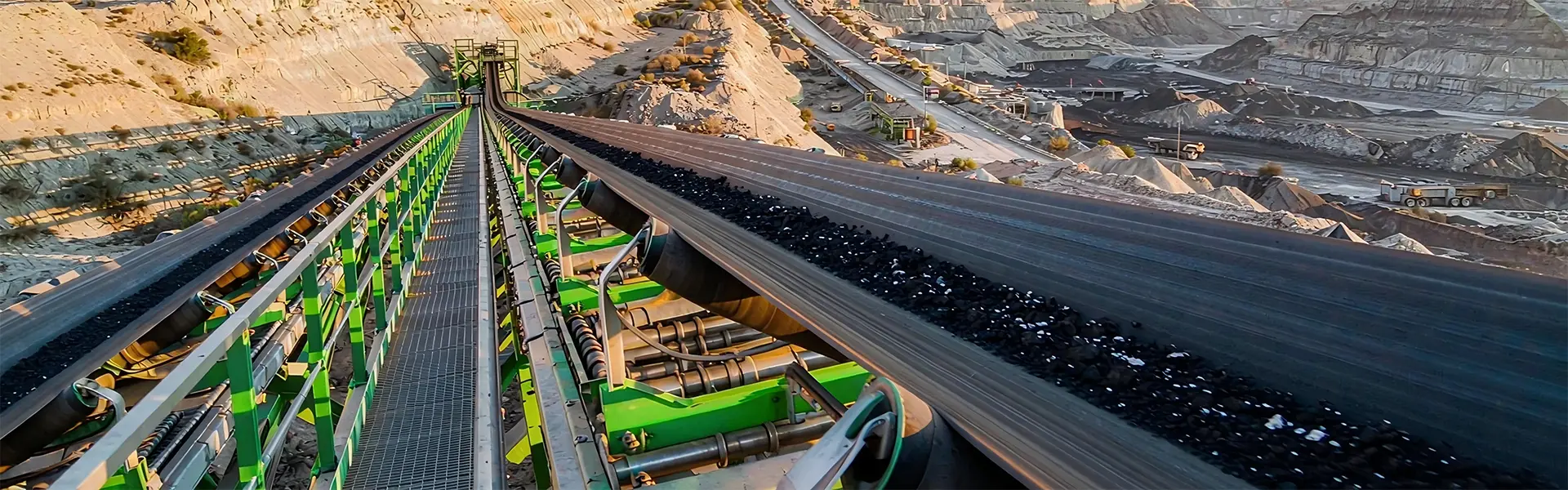

Aplicaciones en el transporte de materiales a granel
YUFENG Roller está diseñado para sistemas de cinta transportadora utilizados en industrias donde se requiere un manejo continuo de materiales a granel. El tipo de rodillo y el material se seleccionan según el entorno de transporte y la estructura de la correa.
Minería y canteras
Los rodillos de canal, los rodillos de impacto y los rodillos autoalineantes de acero al carbono se utilizan para sistemas de transporte de carbón, minerales, piedra caliza y agregados con cargas pesadas y alto impacto de materiales.
Cemento y materiales de construcción
Los rodillos soportan el transporte continuo de piedra caliza, clinker, arena, grava y otros materiales abrasivos a lo largo de las líneas de producción de cemento y trituración.
Puertos y Terminales Graneleros
Los rodillos anticorrosión de HDPE se pueden seleccionar para entornos costeros donde la humedad y la niebla salina pueden acelerar la corrosión de los componentes de acero convencionales.
Plantas Químicas
Se pueden considerar construcciones de rodillos de HDPE o acero inoxidable cuando los componentes del transportador están expuestos a la humedad o a ambientes químicos corrosivos seleccionados.
Plantas eléctricas e industriales
Los rodillos de acero de alta resistencia y los rodillos de impacto pueden soportar sistemas de transporte de carbón, cenizas, escoria y otros materiales a granel dependiendo de la temperatura y las características del material.
Instalación y reemplazo de rodillos
Los rodillos transportadores YUFENG utilizan una práctica estructura de eje y soporte que permite la instalación y el reemplazo de rutina sin modificaciones complejas en el marco del transportador.
Instalación de nuevo transportador
Los soportes de rodillos se fijan al bastidor del transportador según la distancia de diseño. Luego, los ejes de los rodillos se alinean con los orificios de montaje del soporte y se aseguran con los pasadores o pernos especificados. El rodillo terminado debe girar libremente sin resistencia anormal.
Reemplazo de rodillos desgastados
El transportador debe detenerse y aislarse de la fuente de energía antes del mantenimiento. Después de retirar los componentes de bloqueo del eje, el rodillo dañado se puede quitar y reemplazar con una unidad nueva. La rotación debe verificarse antes de volver a poner el transportador en servicio.
Diseño del rodillo de impacto
Para las áreas de carga de la trituradora, se pueden disponer de tres a cinco grupos de rodillos de impacto de PU dentro de aproximadamente 5 m del punto de carga para distribuir las fuerzas de impacto y reducir el daño concentrado a la correa.
Productos de sistemas transportadores compatibles
YUFENG suministra rodillos junto con otros componentes de manipulación de materiales a granel para proyectos que requieren una adquisición coordinada. Se pueden seleccionar productos compatibles según el mismo diseño del transportador y condiciones de funcionamiento.
Serie de cinta transportadora
Las correas disponibles incluyen cintas transportadoras de tela, cintas transportadoras de cordón de acero, cintas transportadoras de paredes laterales, cintas transportadoras de tubos, correas estampadas y correas con parte superior rugosa.
Accesorios para rodillos
Se pueden suministrar soportes y soportes de rodillos de impacto, de retorno, de autoalineación y de canal a juego según la configuración del marco del transportador.
Accesorios de goma
Se encuentran disponibles láminas de caucho resistentes al desgaste, rodapiés de transportadores, adhesivos de reparación y materiales de parcheo para la instalación y el mantenimiento de los transportadores.
Productos para tuberías de HDPE
Se pueden suministrar tuberías de agua y tuberías de dragado de HDPE para los requisitos de transporte de fluidos auxiliares en proyectos mineros e industriales.
Procesamiento personalizado
El diámetro del rodillo, el espesor de la pared, las dimensiones del eje y la estructura de sellado se pueden ajustar según los dibujos del cliente y los requisitos de las condiciones de trabajo.

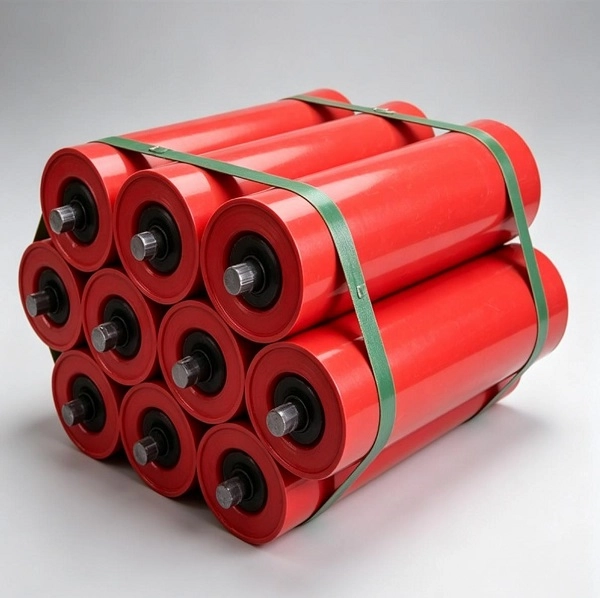

Embalaje para envío internacional
YUFENG utiliza diferentes estructuras de embalaje según el diámetro del rodillo, el peso y el material para reducir las colisiones, la humedad y los daños superficiales durante el transporte.
Rodillos de pequeño diámetro
Los rodillos de 76, 89 y 108 mm pueden agruparse con alambre de acero, equiparse con tapas protectoras en ambos extremos del eje y embalarse en cajas de madera.
Rodillos de gran diámetro
Los rodillos pesados de 168, 194 y 219 mm se pueden colocar sobre palés de madera, envolverlos con una película protectora de plástico y asegurarlos para el transporte en contenedores.
Rodillos de HDPE
Los rodillos de HDPE se pueden separar con materiales amortiguadores para reducir la colisión y la deformación de la superficie durante el manejo.
Requisitos de almacenamiento
Los rodillos deben almacenarse horizontalmente sobre palés con una altura de apilamiento recomendada no superior a 1,2 m. El almacenamiento al aire libre debe utilizar cubiertas impermeables y evitar la exposición prolongada a la lluvia y la luz solar directa.
Cómo seleccionar el rodillo transportador correcto
Para una selección precisa de los rodillos, los compradores deben proporcionar el ancho de la cinta transportadora correspondiente, el diámetro exterior del rodillo requerido, el tipo de rodillo, el entorno de trabajo, las características del material y la cantidad del pedido. Para aplicaciones de impacto, el tamaño del trozo de material y la altura de carga también son importantes porque determinan la capacidad de absorción de impacto requerida.
YUFENG puede recomendar una configuración de rodillos adecuada según estos parámetros operativos y proporcionar una cotización de fábrica de acuerdo con las especificaciones confirmadas.
Soporte de fabricación de rodillos YUFENG
YUFENG fabrica rodillos industriales y componentes relacionados con el manejo de materiales a granel para aplicaciones de transporte de minería, cemento, portuarios, químicos y otras. La gama de productos cubre rodillos de acero estándar, rodillos de HDPE, rodillos de impacto de PU y configuraciones de rodillos especializadas para diferentes estructuras transportadoras.
Para pedidos al por mayor, YUFENG proporciona confirmación de especificaciones, procesamiento personalizado, inspección de materias primas, pruebas de fábrica, embalaje de exportación y soporte técnico. Los rodillos transportadores también se pueden suministrar junto con cintas transportadoras, soportes, accesorios de caucho y productos de tuberías de HDPE para la adquisición coordinada del proyecto.
Solicite una cotización de rodillos
Para recibir una cotización precisa, proporcione el ancho de la cinta transportadora correspondiente, el diámetro exterior del rodillo, el tipo de rodillo (como artesa, de impacto, autoalineante o de retorno), el entorno de trabajo, la cantidad total y el puerto de destino. Si están disponibles, también se pueden proporcionar dibujos del marco del transportador o dimensiones de los rodillos existentes para que coincidan con las especificaciones.
Información de contacto global de YUFENG
Correo electrónico: jayce@yuphengbelt.com
WhatsApp/WeChat/Móvil: +86 15318787602
Dirección de fábrica:Pueblo de Xiagou, ETDZ, Qingdao, Shandong, China
