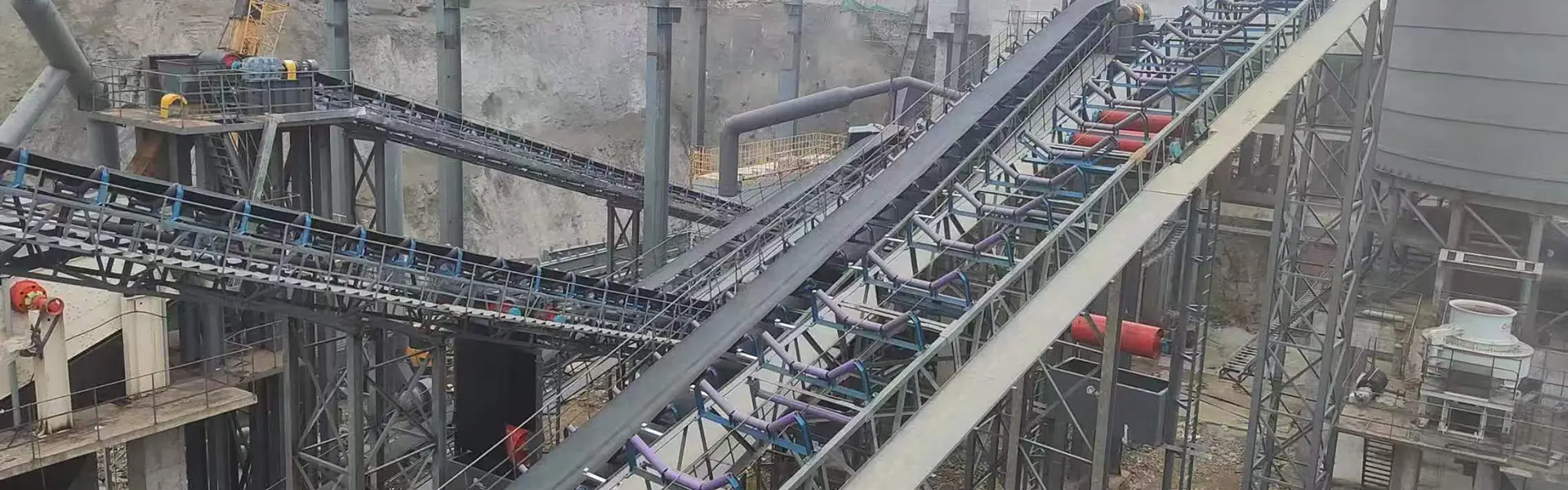

Rodillo loco de retorno directo de fábrica para sistemas transportadores de servicio pesado
YUFENG Rodillo loco de retorno, también conocido como rodillo de retorno o rueda guía del transportador trasero, se instala en la sección de retorno inferior de una cinta transportadora para soportar la cinta transportadora vacía mientras viaja de regreso a la sección de transmisión o cola. Sus funciones principales son mantener la forma de la correa, reducir la flacidez, apoyar un movimiento de retorno suave y ayudar a mantener un seguimiento estable de la correa.
YUFENG suministra poleas guías de retorno de disco de caucho, galvanizadas, anticorrosión, autolimpiantes en espiral, de centrado tipo V, paralelas planas, de HDPE para minería, cemento, puertos, plantas químicas, plantas de energía y otras aplicaciones de transporte de materiales a granel. Se pueden seleccionar diferentes materiales de carcasa, tratamientos superficiales, estructuras de sellado y configuraciones de rodamientos según el ancho de la correa, las propiedades del material y el entorno de trabajo.
Los diámetros exteriores estándar incluyen 76, 89, 108, 114, 133, 168, 194 y 219 mm, con longitud de rodillo y espesor de pared disponibles según los planos del marco del transportador. Los rodillos están diseñados para ser compatibles con estructuras transportadoras comunes DTII, TD75 y CEMA.

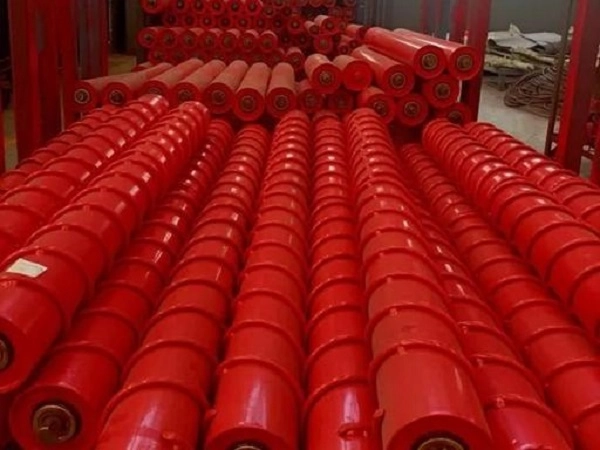

Tipos para diferentes condiciones de transportador

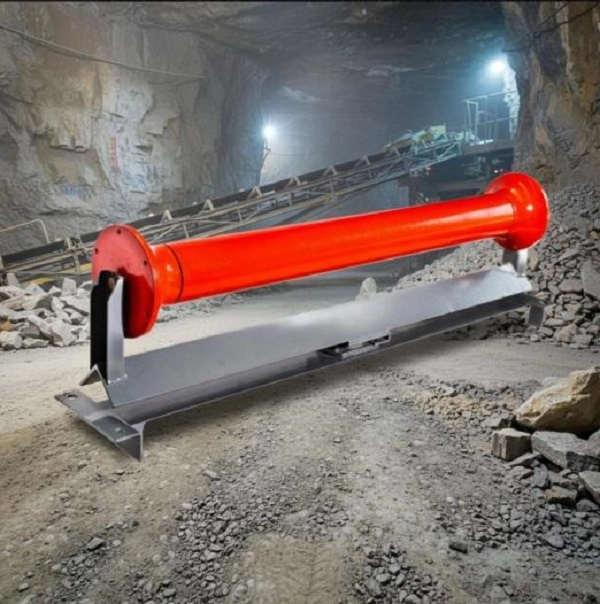

Rodillo loco de retorno paralelo plano
La rueda guía de retorno paralela plana utiliza un solo rodillo cilíndrico recto para soportar la correa descargada. Su estructura simple es adecuada para líneas de transporte convencionales que transportan materiales secos y relativamente no pegajosos donde se requiere un soporte básico de la correa de retorno.
Rodillo loco de retorno de centrado tipo V
La rueda guía de retorno tipo V utiliza dos rodillos dispuestos en una configuración en V para proporcionar una guía adicional para centrar la correa. Es adecuado para líneas de transporte de larga distancia donde puede ocurrir una desviación de la correa durante la operación de retorno continuo.
Rodillo loco de retorno autolimpiante en espiral
La rueda guía de retorno en espiral utiliza un perfil de superficie helicoidal para ayudar a eliminar arcilla, arena húmeda y otros materiales pegajosos de la parte posterior de la cinta transportadora. Es adecuado para minas húmedas, canteras de arcilla y sistemas de transporte que manejan materiales con alta adherencia de retorno.
Rodillo loco de retorno de plástico HDPE
La rueda guía de retorno de HDPE utiliza una carcasa no metálica con resistencia al óxido, la humedad y medios químicos seleccionados. Su menor ruido de funcionamiento y su construcción resistente a la corrosión lo hacen adecuado para puertos costeros, plantas químicas y entornos industriales húmedos.
| Tipo de rodillo | Característica central | Condiciones de trabajo aplicables |
|---|---|---|
| Rueda loca de retorno paralela plana | Estructura simple y soporte básico para cinturón. | Materiales secos a granel y tramos de retorno convencionales |
| Rueda guía de retorno tipo V | Capacidad mejorada de centrado de la correa | Líneas de transporte de larga distancia propensas a desviarse la correa |
| Rueda guía de retorno autolimpiante en espiral | Elimina el material pegajoso de la superficie de la correa. | Transporte de minas húmedas, arcilla y material pegajoso. |
| Rueda loca de retorno de plástico HDPE | Libre de óxido, resistente a la corrosión y de bajo ruido. | Ambientes costeros, húmedos y químicos. |
Configuraciones para diferentes aplicaciones de transportadores
Rodillo de retorno plano paralelo
La configuración plana paralela es la solución estándar de soporte de retorno para la sección inferior de la cinta vacía. Es adecuado para carbón, piedra caliza, arena y otros materiales a granel relativamente secos donde la correa de retorno tiene requisitos de alineación normales.
Rodillo de retorno de centrado tipo V
La configuración tipo V proporciona guía lateral adicional a medida que la correa se mueve a lo largo de la sección de retorno. Puede ayudar a limitar el movimiento de la correa de izquierda a derecha en sistemas transportadores largos y reducir la dependencia de componentes correctivos adicionales cuando el diseño del transportador lo permita.
Rodillo de retorno autolimpiante en espiral
La estructura en espiral está diseñada para cintas de retorno que transportan residuos de material pegajoso. El perfil helicoidal ayuda a eliminar la arcilla, el barro y la arena húmeda acumulados en la superficie de la banda para reducir la acumulación de material alrededor del rodillo.
Rodillo de retorno galvanizado en caliente
La galvanización en caliente proporciona protección adicional contra la corrosión a la superficie del rodillo de acero. Esta configuración es adecuada para patios de ganado al aire libre, líneas de transporte al aire libre y otros ambientes húmedos donde el acero convencional sin tratar puede corroerse más rápidamente.
Rodillo de retorno anticorrosión de HDPE
La carcasa de HDPE elimina el óxido de la superficie de acero convencional y proporciona resistencia a la humedad, la niebla salina y los medios químicos seleccionados. Es adecuado para terminales costeras, talleres químicos y otros ambientes corrosivos.
Rodillo de retorno de disco de goma
Hay discos de goma dispuestos a lo largo del eje del rodillo para proporcionar un contacto flexible con la correa de retorno. La estructura puede absorber parte de la vibración de la correa y reducir el desgaste directo entre la correa de retorno y una superficie rígida del rodillo de acero.
Presupuesto
Diámetro del rodillo
YUFENG ofrece diámetros exteriores estándar de 76, 89, 108, 114, 133, 168, 194 y 219 mm. La selección del diámetro debe considerar la velocidad de la correa, el ancho de la correa, la carga de retorno, la longitud del transportador y los requisitos de diseño del marco del transportador.
Coincidencia de ancho de cinturón
La gama de rodillos de retorno está diseñada para anchos de cinta transportadora de aproximadamente 500 a 2400 mm. La longitud del rodillo y las dimensiones del eje se pueden personalizar según las dimensiones reales del marco y del soporte.
Compatibilidad del marco del transportador
Los productos de rodillo loco de retorno YUFENG se pueden configurar para estructuras transportadoras tipo DTII, TD75 y CEMA. Los compradores deben proporcionar las dimensiones de los rodillos existentes o los dibujos del marco al reemplazar los rodillos en un sistema transportador existente.
Compatibilidad del cinturón
Los rodillos se pueden combinar con los sistemas de cinta transportadora de tela, cinta transportadora de cable de acero, cinta transportadora de pared lateral y cinta transportadora de tuberías según el ancho de la cinta, la estructura de retorno y el diseño del transportador.

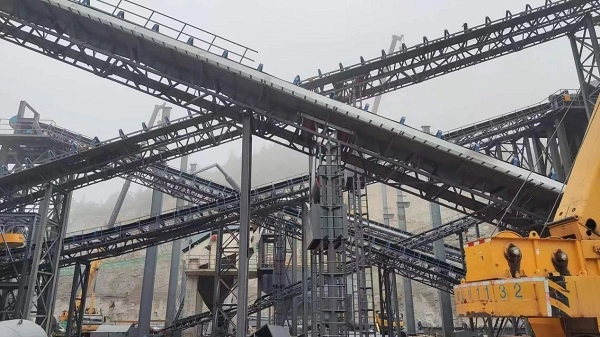

Opciones de materiales y sellado
Material de la carcasa del rodillo
Los materiales de carcasa disponibles incluyen acero al carbono Q235, HDPE y acero inoxidable 304. El acero al carbono es adecuado para transporte general de servicio pesado, el HDPE para entornos sensibles a la corrosión y el acero inoxidable 304 para aplicaciones que requieren mayor resistencia a la corrosión.
Tratamiento superficial
Las opciones de tratamiento de superficies incluyen recubrimiento por pulverización electrostática, galvanizado en caliente y envoltura de discos de caucho. El tratamiento seleccionado puede adaptarse a los requisitos de humedad exterior, medios corrosivos, impactos y contacto con la correa.
Estructura de sellado
Se pueden utilizar sistemas de sellado laberíntico de nailon compuesto doble y triple para ayudar a limitar la entrada de polvo y agua en la cavidad del rodamiento. Los sellos de contacto de caucho pueden proporcionar una barrera adicional alrededor del conjunto del rodamiento.
Configuración de rodamientos
Se pueden seleccionar rodamientos nacionales de alta precisión o rodamientos SKF/FAG C3 importados según los requisitos operativos, las condiciones de funcionamiento continuo y las especificaciones del cliente.
Condiciones especiales de trabajo
De acuerdo con la aplicación real, se pueden considerar configuraciones especiales, como rodillos de retorno retardantes de llama y antiestáticos para la minería subterránea de carbón o rodillos resistentes a bajas temperaturas para minas a cielo abierto en regiones frías.
Soportes de soporte
YUFENG puede suministrar soportes de soporte para rodillos de retorno en diferentes tamaños para que el rodillo seleccionado pueda combinarse con el marco del transportador y la estructura de instalación.
Estructura y Materias Primas
Carcasa del rodillo
Los rodillos de retorno de acero estándar utilizan tubos de acero ERW de alta frecuencia Q235, mientras que las versiones de HDPE utilizan material HDPE virgen. El espesor de la pared de la carcasa se puede ajustar según la longitud del rodillo, la carga y la resistencia estructural requerida.
Eje del rodillo
Se utiliza acero redondo sólido estirado en frío 45# para el eje en configuraciones estándar, proporcionando resistencia a la flexión y deformación durante el funcionamiento continuo.
Cojinete
En el conjunto giratorio se utilizan rodamientos rígidos de bolas con juego C3. La selección de rodamientos afecta la resistencia a la rotación, el aumento de temperatura y la vida útil durante la operación continua del transportador.
Componentes de sellado
La estructura de sellado puede incluir anillos laberínticos de nailon de alta tenacidad y anillos de sellado de caucho de nitrilo resistentes a la intemperie para reducir la entrada de polvo y agua a la cavidad del rodamiento.
Inspección de Materias Primas
Los tubos, ejes y cojinetes de acero se muestrean y controlan antes de ingresar al proceso de ensamblaje. Los materiales que no cumplen con los requisitos de inspección de fábrica se rechazan antes de la producción.
Indicadores de desempeño
| Artículo de rendimiento | Requisito estándar | Estándar de prueba |
|---|---|---|
| Coeficiente de resistencia a la rotación | ≤0,008 | ISO 15365 |
| Grado de protección contra el polvo y el agua | IP65 | Estándar de prueba IP |
| Vida útil de carga nominal | ≥30.000 horas de trabajo | Prueba de envejecimiento acelerado en fábrica |
| Concentricidad de la carcasa del rodillo | ≤0,5mm | Prueba del indicador de cuadrante |
| Tiempo antienvejecimiento del rodamiento | Prueba de envejecimiento a alta temperatura ≥500 h | Prueba de laboratorio interna |
| Capacidad de carga estática axial | 1,5 veces la carga nominal sin deformación | Prueba de presión estática |
El rendimiento real de los rodillos depende del diámetro, el espesor de la pared de la carcasa, el tipo de cojinete, la estructura de sellado, la velocidad del transportador, la tensión de la correa, las condiciones ambientales y las prácticas de mantenimiento.
Normas y documentación de calidad.
Estándares de la industria del transportador
Los productos de rodillo loco de retorno YUFENG se fabrican con referencia a los requisitos de CEMA, GB/T10595 e ISO15365 para equipos transportadores y rendimiento de rodillos.
Requisitos de seguridad
Los rodillos de retorno destinados a aplicaciones de minería subterránea se pueden configurar de acuerdo con los requisitos de seguridad aplicables en las minas de carbón. La documentación de seguridad exacta depende del producto seleccionado y de la aplicación prevista.
Documentación de exportación
La documentación disponible puede incluir certificación de gestión de calidad ISO9001, documentación de exportación CE, informes de inspección de materias primas de SGS, documentación de pruebas de seguridad de minas de carbón e informes de pruebas de vida útil y resistencia a la rotación de fábrica según el producto y el mercado de destino.
Instalación y reemplazo
Nuevo conjunto de marco del transportador
El soporte del rodillo de retorno se fija al marco del transportador de acuerdo con el espacio diseñado. Ambos extremos del eje del rodillo están alineados con los orificios de montaje del soporte y asegurados con los pasadores o pernos especificados. El rodillo debe girar libremente sin resistencia anormal antes de poner en servicio el transportador.
Reemplazo del rodillo de retorno desgastado
Se debe detener el transportador y aislar el suministro de energía antes de reemplazarlo. Después de retirar los componentes de bloqueo del eje, el rodillo de retorno dañado se puede quitar y reemplazar con una unidad nueva. Se debe verificar que el nuevo rodillo tenga una rotación flexible antes de reiniciar el transportador.
Disposición de rodillos de retorno tipo V
Los rodillos de retorno tipo V se pueden disponer a intervalos adecuados en líneas de transporte de larga distancia donde el seguimiento de la correa requiere soporte adicional. El espaciamiento real debe determinarse según la estructura del transportador, el comportamiento de la correa y las condiciones de operación.
Instalación de rodillos en espiral
Los rodillos de retorno autolimpiantes en espiral deben usarse en transportadores que transportan materiales húmedos o pegajosos donde el material de retorno de la correa puede acumularse en el lado de retorno. La instalación debe garantizar que la superficie en espiral coincida con la dirección de funcionamiento de la correa y la estructura del transportador.
Condiciones de solicitud
Transporte de material seco a granel
Los rodillos de retorno planos paralelos son adecuados para transportadores convencionales que transportan materiales relativamente secos como carbón, piedra caliza, arena y agregados.
Líneas transportadoras de larga distancia
Se pueden seleccionar rodillos de retorno de centrado tipo V cuando líneas transportadoras largas requieren un mejor seguimiento de la correa durante la carrera de retorno.
Materiales húmedos y pegajosos
Los rodillos de retorno autolimpiantes en espiral son adecuados para minas húmedas, canteras de arcilla y otras aplicaciones donde el material pegajoso se adhiere a la superficie posterior de la cinta transportadora.

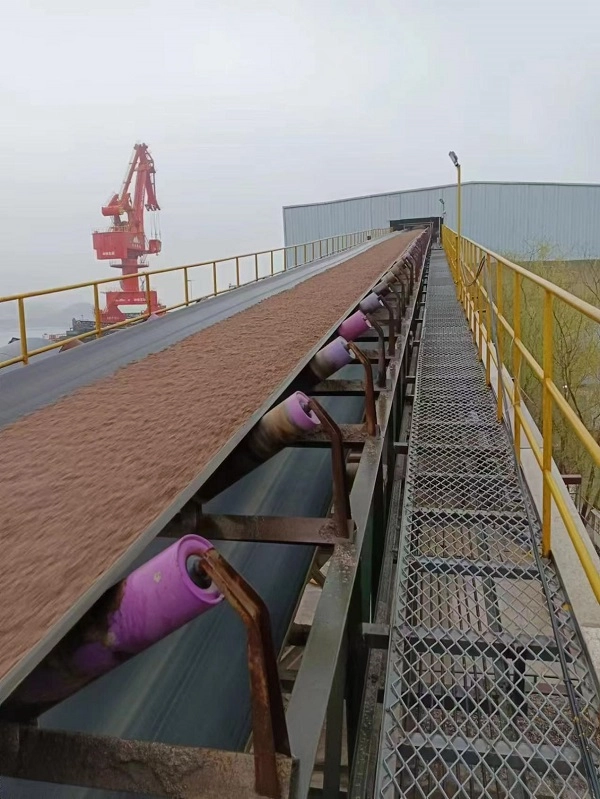

Ambientes costeros y químicos
Se pueden seleccionar rodillos de retorno de HDPE o galvanizados para áreas expuestas a niebla salina, humedad o medios corrosivos seleccionados, según las condiciones de funcionamiento.
Cintas transportadoras de tela sensible
Se pueden considerar rodillos de retorno de disco de caucho cuando se requiere flexibilidad adicional entre el rodillo y la correa de retorno para reducir la vibración y el desgaste por contacto.
Productos de sistemas transportadores compatibles
Serie de cinta transportadora
YUFENG puede suministrar cintas transportadoras de tela, cintas transportadoras de cable de acero, cintas transportadoras de pared lateral, cintas transportadoras de tuberías, cintas transportadoras estampadas y cintas transportadoras de superficie rugosa para sistemas completos de transporte de materiales a granel.
Otros rodillos transportadores
Los productos de soporte incluyen ruedas guía de transporte, ruedas guía de impacto, ruedas guía de alineación automática y sus correspondientes soportes y soportes.
Accesorios de goma
Se pueden suministrar láminas de caucho resistentes al desgaste, caucho para rodapiés de transportadores, adhesivos de reparación de vulcanización y kits de parches para la instalación, el mantenimiento y la reparación en campo del transportador.
Serie de tuberías de HDPE
Las tuberías de agua de HDPE y las tuberías de dragado de HDPE se pueden suministrar para aplicaciones auxiliares de transporte de agua y lodos en proyectos mineros e industriales.
Procesamiento personalizado
El diámetro del rodillo, el espesor de la pared, las dimensiones del eje, la estructura de sellado y otros parámetros se pueden ajustar según los planos de trabajo del cliente y los requisitos del transportador.
Embalaje y almacenamiento
Rodillos de retorno de diámetro pequeño
Los rodillos de retorno de 76, 89 y 108 mm pueden agruparse con alambre de acero, equiparse con tapas protectoras en ambos extremos del eje y embalarse en cajas de madera maciza para transporte internacional.
Rodillos de retorno pesados y grandes
Los rodillos de 168, 194 y 219 mm se pueden colocar sobre paletas de madera, envolverlos con una película plástica protectora y asegurarlos para el transporte en contenedores para reducir los rayones y la corrosión de la superficie.
Rodillos de retorno de plástico HDPE
Los rodillos de HDPE se pueden separar con espuma u otros materiales amortiguadores para reducir las colisiones en la superficie y los daños durante la carga, descarga y transporte.
Requisitos de almacenamiento
Los rodillos de retorno deben almacenarse horizontalmente sobre palés con una altura de apilamiento recomendada de no más de 1,2 m. Cuando se almacene al aire libre, se debe utilizar una lona impermeable y se debe evitar la exposición prolongada al agua de lluvia.
Cómo seleccionar el rodillo tensor de retorno correcto
Ancho de la cinta transportadora
Proporcione el ancho de la cinta transportadora y las dimensiones del marco existente para que se pueda confirmar la longitud del rodillo, la configuración del eje y el tamaño del soporte adecuados.
Tipo de rodillo de retorno
Los rodillos de retorno planos, tipo V, espirales, HDPE y de disco de caucho deben seleccionarse de acuerdo con los requisitos de seguimiento de la correa, la adhesión del material, la humedad y las condiciones de corrosión.
Ambiente de trabajo
Proporcione información sobre minas, puertos, entornos químicos u otros entornos de trabajo, incluida la humedad, la niebla salina, la exposición a productos químicos y las condiciones de temperatura. Esto ayuda a determinar el material de carcasa y el tratamiento de superficie adecuados.
Adhesión de materiales
Cuando la arcilla húmeda, el barro o el material pegajoso tienden a permanecer en el lado de retorno de la banda, se puede considerar un rodillo de retorno autolimpiante en espiral para reducir la acumulación de material.
Requisito de seguimiento de la correa
Para líneas transportadoras de larga distancia con tendencia a la desviación de la correa, los rodillos de retorno de centrado tipo V se pueden evaluar como parte del arreglo de alineación del lado de retorno.
Solicite una cotización de rodillo tensor de devolución
Parámetros técnicos requeridos
Para obtener una cotización precisa, proporcione el ancho de la cinta transportadora, el diámetro exterior del rodillo, el tipo de rueda guía de retorno (como plana, tipo V, espiral o HDPE), el entorno de trabajo, las características del material, la cantidad total del pedido y el puerto de entrega objetivo correspondientes.
Los ingenieros técnicos de YUFENG pueden evaluar el diámetro del rodillo, el material de la carcasa, la configuración del rodamiento, la estructura de sellado y el soporte de soporte apropiados de acuerdo con el sistema transportador real.
Información de contacto global de YUFENG
Correo electrónico
jayce@yuphengbelt.com
WhatsApp/WeChat/Móvil
+86 15318787602
Dirección de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

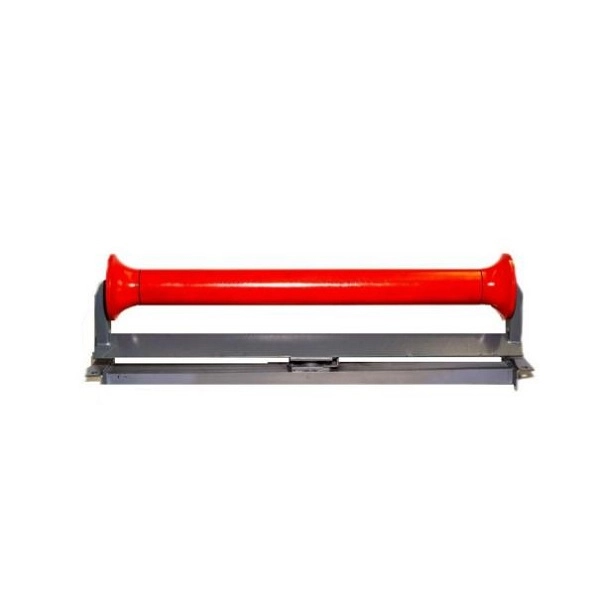

Rodillo loco de retorno plano

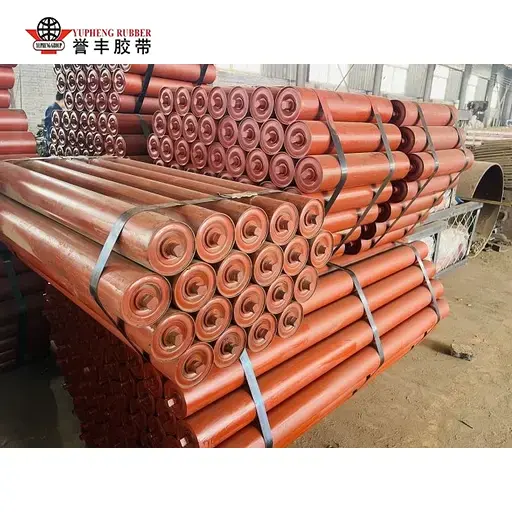

El rodillo loco de retorno plano YUFENG, que soporta el lado de retorno de las cintas transportadoras, proporciona una guía suave de la cinta y una operación confiable de baja resistencia para sistemas de manejo de materiales a granel, minería, cemento y granos. Con un control de calidad de todo el proceso, desde el procesamiento de tubos de acero hasta el equilibrio dinámico, ayuda a reducir el desgaste desigual de la correa y a mantener un rendimiento estable del transportador en aplicaciones de servicio liviano, mediano y pesado.

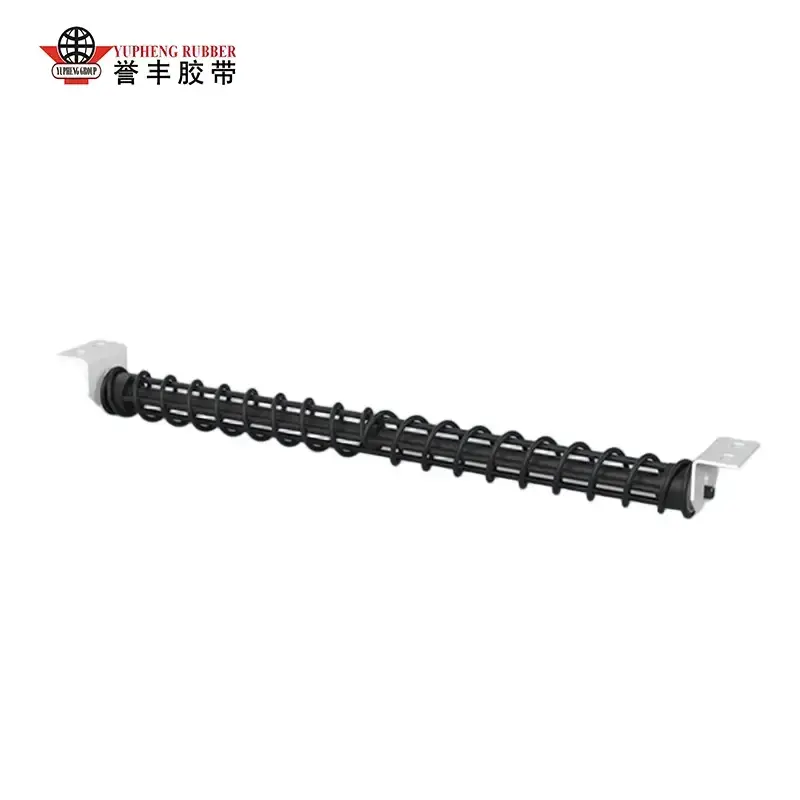

Rodillo loco de retorno en espiral
El rendimiento de autolimpieza hace que el rodillo loco de retorno en espiral YUFENG sea ideal para transportadores que manejan materiales húmedos, pegajosos y propensos a acumulaciones. Su estructura en espiral ayuda a eliminar el material adherido de la superficie de retorno de la correa, lo que reduce la desviación de la correa, el tiempo de inactividad por limpieza y las necesidades de mantenimiento. Probado en campo en aplicaciones de carbón, cemento, puertos y energía térmica, proporciona soporte estable a largo plazo para sistemas de transporte de servicio pesado.

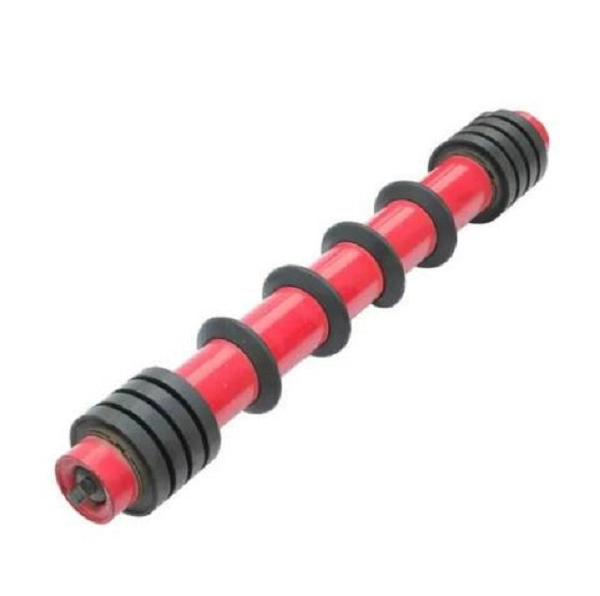

Rodillo loco de retorno de disco de goma

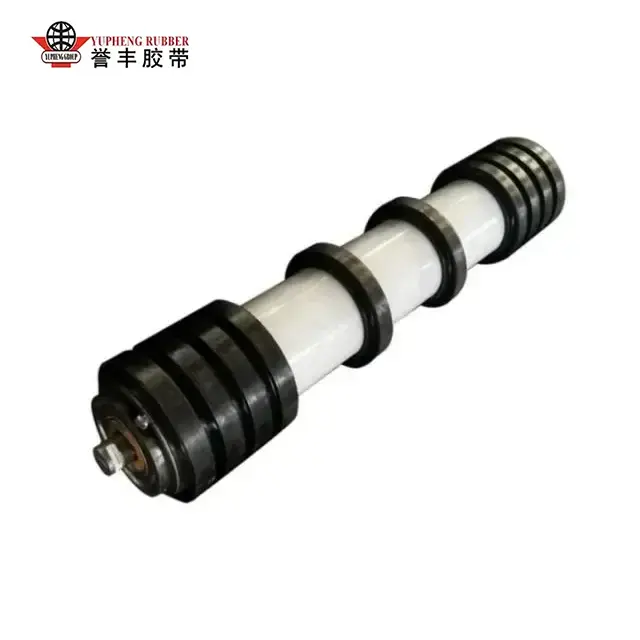

Diseñado para entornos de transporte pegajosos y propensos a residuos, el rodillo loco de retorno de disco de caucho YUFENG utiliza una estructura de disco de caucho elástico espaciado para mejorar la limpieza de la banda y la protección en las secciones de retorno. Su diseño de sellado proporciona un rendimiento confiable a prueba de polvo, agua y anticorrosión de -42 °C a +68 °C, lo que ayuda a reducir la acumulación de material, la desviación de la correa y la frecuencia de mantenimiento en las industrias de minería, puertos, cemento y energía.

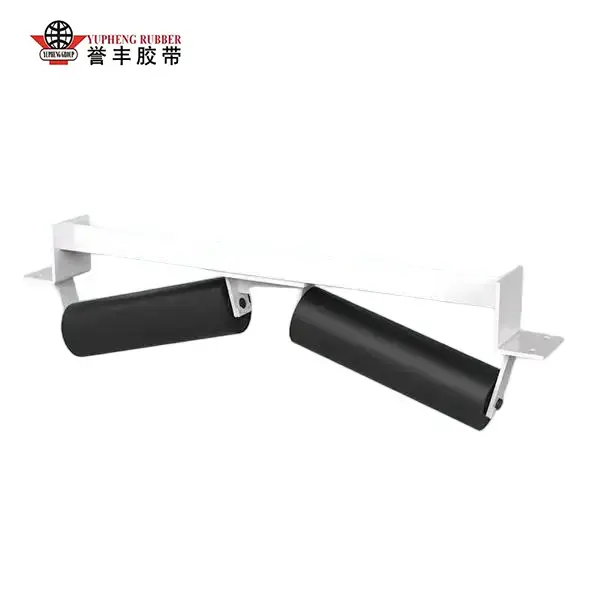

Rodillo loco de retorno en V
Diseñado para sistemas de retorno de transportadores de larga distancia y cargas pesadas, el rodillo loco de retorno YUFENG V proporciona centrado automático de la correa y soporte estable a través de su estructura de rodillos simétricos en forma de V. Su avanzado sistema de sellado protege los rodamientos del polvo, el agua y los entornos hostiles, al tiempo que reduce la desviación de la correa, el desgaste de los bordes y los requisitos de mantenimiento. Adecuado para aplicaciones de transporte de carbón, minería, cemento y materiales a granel de -40 °C a +70 °C.
