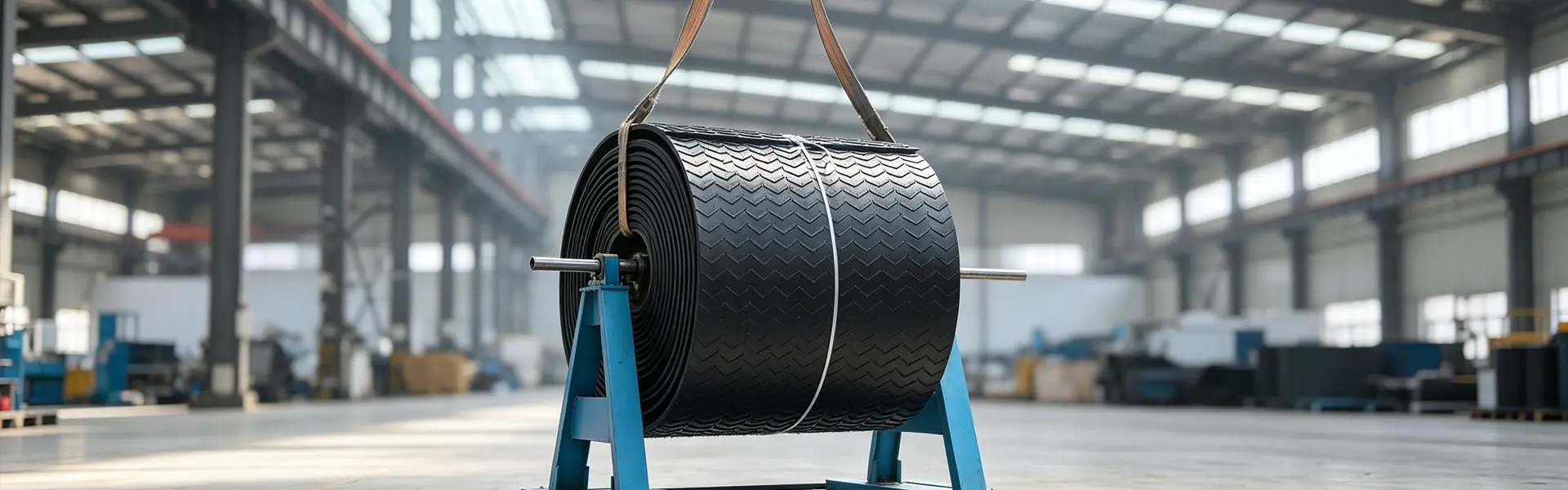

Cinta transportadora estampada personalizada para un manejo eficiente de materiales a granel
YUFENG Cinta transportadora estampada, también conocida como cinta transportadora en forma de chevrón o en espiga, es una cinta transportadora de caucho diseñada con patrones moldeados en la superficie de trabajo para mejorar el agarre durante el transporte de material inclinado. Consiste en una carcasa de tela EP o NN, una cubierta de caucho y una capa de patrón en relieve integrada, que se unen mediante vulcanización a alta temperatura.
En comparación con las cintas transportadoras lisas, la superficie estampada aumenta la fricción entre la cinta y el material transportado, lo que ayuda a reducir el deslizamiento y el retroceso del material en líneas de transporte inclinadas. Se pueden seleccionar diferentes estructuras de patrones, alturas y configuraciones de carcasa según el ángulo de transporte, el tamaño del material, el ancho de la correa y el entorno de trabajo.
YUFENG produce correas estampadas con caucho virgen y carcasas de tela EP/NN de alta resistencia. La gama de productos cubre modelos generales resistentes al desgaste, retardantes de llama, de alta temperatura, resistentes al aceite y de baja temperatura para canteras, minería, cemento, agregados, logística y otras aplicaciones de transporte de materiales a granel.

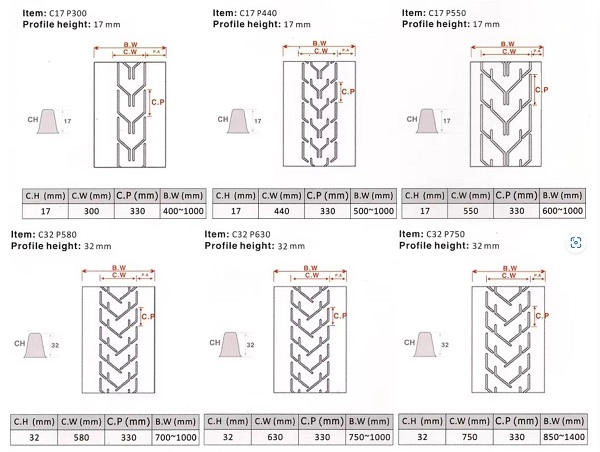

¿Cuáles son los tipos principales?
Las cintas transportadoras estampadas se clasifican principalmente según la estructura de la superficie moldeada. Diferentes patrones proporcionan diferentes niveles de agarre, rendimiento de limpieza e idoneidad para los ángulos de transporte.
Cinturón cerrado Chevron
El patrón de chevrón cerrado proporciona una superficie elevada continua con un fuerte rendimiento de agarre de material. Es adecuado para transportar minerales en trozos, piedras, agregados y otros materiales a granel en secciones inclinadas pronunciadas, con ángulos de transporte de hasta aproximadamente 40° dependiendo de las características del material y el diseño del transportador.
Correa en V abierta
El patrón abierto en forma de V proporciona un rendimiento antideslizante moderado y al mismo tiempo deja más espacio entre las secciones elevadas para la descarga y limpieza del material. Es adecuado para granos, arena y materiales granulares pequeños en líneas de transporte con una inclinación de aproximadamente 15°-30°.
Cinturón áspero punteado
La superficie punteada consta de pequeños puntos de goma elevados que proporcionan una fricción suave sin crear una retención excesiva del material. Se utiliza principalmente para cajas de cartón, bolsas, productos envasados y manipulación de granos en líneas de transporte de ángulo bajo por debajo de aproximadamente 15°.
Cinturón cruzado de diamantes
El patrón de cruz de diamante proporciona una fricción superficial equilibrada y estabilidad lateral del material. Su estructura relativamente abierta también facilita la limpieza de superficies, lo que la hace adecuada para la clasificación logística, productos industriales ligeros y transporte de productos terminados.
¿Cómo afecta la selección de patrones al rendimiento del transportador?
Los principales factores de selección son el ángulo de transporte, las características del material, la altura del patrón y la fricción superficial requerida. Un patrón más alto o más continuo generalmente proporciona un agarre más fuerte, mientras que un patrón abierto o de perfil bajo puede ofrecer una limpieza más fácil y una menor retención de material.
| Tipo de patrón | Característica central | Condiciones de trabajo aplicables |
|---|---|---|
| Cheurón cerrado | Alto agarre y fuerte retención de material | Transporte empinado de minerales, piedras y agregados en trozos |
| Patrón en V abierta | Rendimiento antideslizante moderado y descarga más fácil | Granos, arena y materiales granulares. |
| Patrón áspero punteado | Fricción ligera y limpieza relativamente fácil. | Cartones, bolsas y productos envasados. |
| Patrón de cruz de diamante | Fricción equilibrada y estabilidad lateral. | Logística y productos industriales ligeros. |

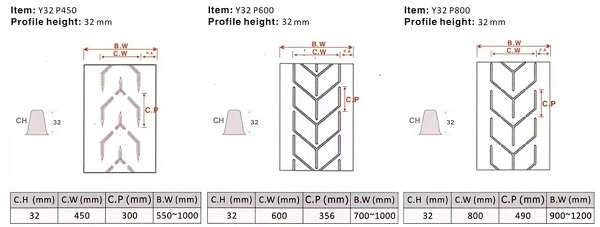

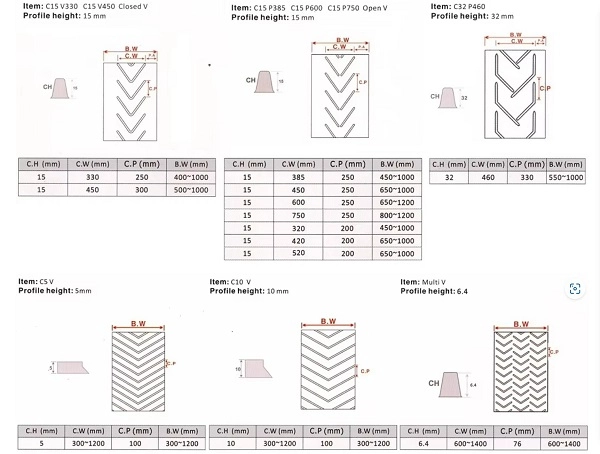

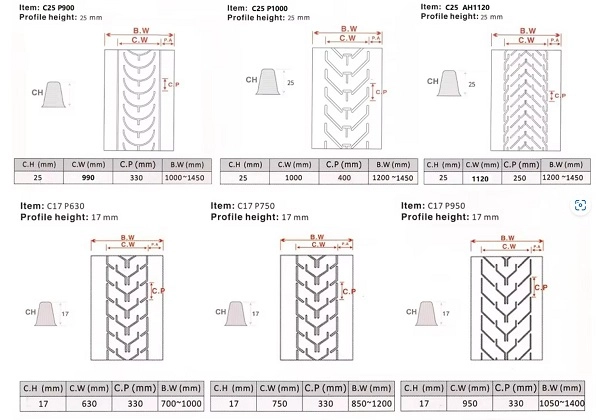

¿Qué tamaños y especificaciones ofrece YUFENG?
YUFENG suministra cintas transportadoras estampadas con diferentes resistencias, anchos y alturas de patrón de carcasa para adaptarse a diferentes estructuras transportadoras. Las opciones estándar incluyen carcasas de tela EP100–EP1000 y NN100–NN800, anchos de banda de 300 mm a 2400 mm y alturas de patrón de 6 mm, 16 mm, 25 mm y 32 mm.
| Especificación | Rango disponible |
|---|---|
| Carcasa de tela | EP100–EP1000 / NN100–NN800 |
| Ancho del cinturón | 300–2400 milímetros |
| Altura del patrón | 6 / 16 / 25 / 32 mm |
| Patrón de superficie | Chevron / V / Punto / Diamante / Personalizado |
| Goma funcional | Desgaste / Retardante de llama / Alta temperatura / Aceite / Resistente al frío |
¿Qué correa estampada es adecuada para diferentes aplicaciones?
Cinturón con patrón de Chevron resistente al desgaste general
Esta es la configuración estándar para el transporte de material a granel a temperatura normal. La cubierta de caucho resistente al desgaste es adecuada para carbón, arena, piedra caliza, áridos y materiales similares, con un rango de temperatura de trabajo típico de -20 °C a +60 °C.
Cinturón estampado antiestático retardante de llama
Este tipo utiliza compuestos de caucho conductores e ignífugos para aplicaciones de transporte subterráneo donde el fuego y la electricidad estática son preocupaciones de seguridad. Los modelos para aplicaciones en minas de carbón se pueden fabricar de acuerdo con los requisitos MT/T668 aplicables.
Cinturón estampado resistente a altas temperaturas.
Las correas estampadas para altas temperaturas utilizan compuestos de caucho resistentes al calor para transportar materiales calientes como clinker de cemento y escoria de acero. Las configuraciones de YUFENG se pueden especificar para temperaturas del material inferiores a aproximadamente 180 °C según las condiciones de transporte reales.
Cinturón estampado resistente al aceite
Los modelos resistentes al aceite utilizan caucho de cubierta a base de NBR para reducir la hinchazón y el agrietamiento causados por el aceite mineral, lubricantes y otros materiales que contienen aceite. Son adecuados para plantas químicas, manipulación de materiales relacionados con el petróleo y entornos de producción industrial.
Cinturón estampado resistente a bajas temperaturas.
Las formulaciones de baja temperatura mantienen la flexibilidad del caucho en ambientes fríos al aire libre. Se pueden especificar para aplicaciones que requieren operación hasta aproximadamente -40 °C, incluida la minería a cielo abierto y el transporte de material a granel en invierno.
Cinturón logístico con patrón áspero de puntos
La superficie punteada de bajo perfil proporciona una fricción controlada para cartones, bolsas de granos y productos empaquetados. Es adecuado para la clasificación en almacenes y el transporte logístico donde no es necesaria una altura excesiva del patrón de superficie.
¿Qué opciones de personalización están disponibles?

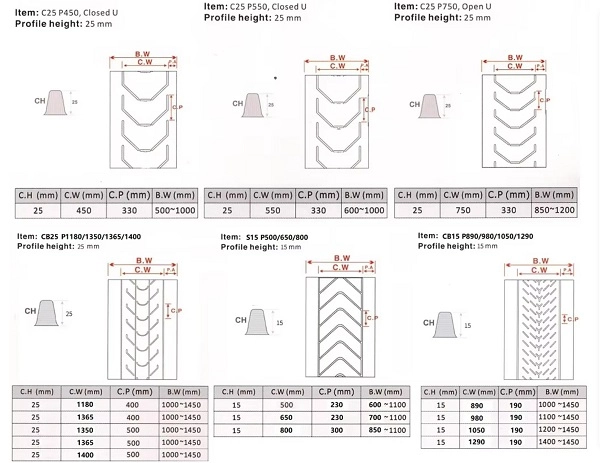

Forma del patrón
YUFENG puede proporcionar configuraciones de superficie moldeada en forma de V cerrada, V abierta, punteada, en cruz de diamante y otras de acuerdo con la aplicación del transportador.
Altura del patrón
La altura del patrón se puede seleccionar según el ángulo de transporte, el tamaño del material y el agarre requerido. Las opciones estándar incluyen 6 mm, 16 mm, 25 mm y 32 mm, con dimensiones personalizadas disponibles para equipos específicos.
Carcasa de tela
El tejido de poliéster EP proporciona un bajo alargamiento y un rendimiento dimensional estable, mientras que el tejido de nailon NN ofrece mayor flexibilidad y resistencia al impacto. Se puede seleccionar la carcasa adecuada según la longitud del transportador, las condiciones de carga y el diámetro de la polea.
Compuesto de caucho funcional
El caucho de la cubierta se puede modificar para retardar la llama, resistencia al aceite, resistencia a altas temperaturas, flexibilidad a bajas temperaturas y otros requisitos operativos.
Configuración de la superficie inferior
La superficie inferior se puede suministrar con una estructura lisa con respaldo de tela o con una estructura con respaldo de caucho según el marco del transportador, la disposición de la rueda guía y los requisitos de instalación.
¿Cómo se fabrica el cinturón estampado YUFENG?
Preparación de la carcasa de tela
La lona de poliéster-nylon EP de alta tenacidad o la tela de nailon NN se seleccionan de acuerdo con el grado de tracción requerido. Las capas de tela se controlan para lograr una densidad uniforme de urdimbre y trama para mantener una tensión constante de la correa.
Preparación del compuesto de caucho
El caucho natural virgen, NBR u otros compuestos de caucho funcionales se seleccionan según el entorno de trabajo. El compuesto está formulado para proporcionar el desgaste, la adherencia, la temperatura o la resistencia química necesarios.
Moldeo de patrones y vulcanización
La superficie de trabajo estampada y el cuerpo de la correa están integrados mediante vulcanización a alta temperatura. Esta estructura evita la unión adhesiva por separado utilizada por algunas correas estampadas de baja calidad y reduce el riesgo de que el patrón se despegue durante el doblado repetido.
Inspección de calidad de fábrica
Los materiales de tela y caucho se toman muestras para determinar su rendimiento de tracción, alargamiento y adhesión antes de la producción. Las bandas terminadas se inspeccionan para determinar el rendimiento de la carcasa, las propiedades del caucho de la cubierta y la unión del patrón antes del envío.
¿Qué materias primas utiliza YUFENG?
Carcasa extensible
YUFENG utiliza lona de poliéster-nylon EP de alta tenacidad o tela de nailon NN con densidad de urdimbre y trama controlada para proporcionar un rendimiento de tracción estable.
Patrón de cubierta de goma
Se pueden seleccionar caucho natural virgen, NBR y caucho sintético funcional según los requisitos de desgaste, aceite, temperatura y seguridad.
Unión de caucho desnatado
Se utiliza caucho desnatado de alta adherencia entre las capas de tela y los compuestos de caucho para mejorar la unión entre capas y reducir el riesgo de delaminación bajo carga continua.
Inspección de Materias Primas
Cada lote de telas y materiales de caucho se somete a muestreos de laboratorio en fábrica para determinar su resistencia a la tracción, alargamiento y adhesión antes de ingresar al proceso de vulcanización. Los materiales que no cumplen con los requisitos internos no se liberan para producción.
¿Qué estándares sigue el cinturón estampado YUFENG?
Las cintas transportadoras estampadas YUFENG se fabrican con referencia a las normas nacionales e internacionales aplicables sobre cintas transportadoras, incluidas ISO 14890, DIN 22102 y GB/T 7984. Los modelos retardantes de llama para minería subterránea de carbón se pueden fabricar de acuerdo con los requisitos MT/T668 aplicables. Los pedidos de exportación pueden respaldarse con documentación de inspección CE y SGS cuando sea necesario.
¿Qué documentos de calidad se pueden proporcionar?
Certificado de gestión de calidad ISO9001
Se puede proporcionar documentación del sistema de gestión de calidad para productos calificados y pedidos aplicables.
Documentación de exportación CE
Se puede proporcionar documentación de exportación relacionada con CE para las configuraciones de producto aplicables y los requisitos del mercado de destino.
Documentación de prueba de SGS
Se pueden proporcionar informes de inspección o rendimiento de materias primas de SGS de acuerdo con los requisitos del cliente y el alcance de las pruebas.
Informe de prueba de rendimiento de fábrica
La documentación de las pruebas de fábrica puede cubrir la resistencia a la tracción, el alargamiento y otros indicadores de rendimiento aplicables para la especificación de la correa suministrada.

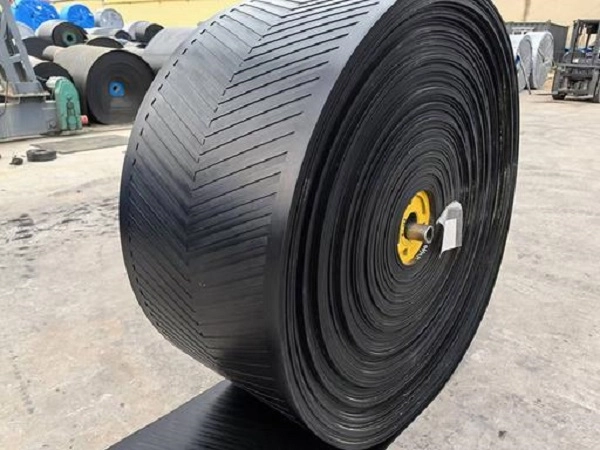

¿Cuáles son los indicadores técnicos básicos?
| Artículo de rendimiento | Requisito estándar | Estándar de prueba |
|---|---|---|
| Elongación en la rotura de la carcasa de tela | ≥300% | ISO 6259 |
| Resistencia al pelado de capas intermedias | ≥12 N/mm | ISO 2411 |
| Elongación permanente bajo carga nominal | ≤2,5% | DIN 22102 |
| Pérdida por abrasión del caucho de la cubierta | ≤0,8 cm³/1,61 km | ISO 4649 |
| Rendimiento de unión de patrones | No se pela después de 10.000 ciclos de doblado | Prueba de flexión en fábrica |
¿Cómo cortar, empalmar e instalar una correa estampada?
Empalme de vulcanización en caliente
Para uniones transportadoras permanentes, los extremos de la correa se cortan en capas escalonadas de acuerdo con la estructura de las capas de tela. Se limpian las superficies de las juntas, se coloca caucho desnatado a juego entre las capas y se utiliza una prensa vulcanizadora para controlar el calentamiento y la presión. Después del enfriamiento y la inspección, la junta puede ponerse en funcionamiento normal.
Reparación de pegamento frío
La unión en frío se puede utilizar para reparaciones temporales o aplicaciones seleccionadas a corto plazo. El área dañada debe limpiarse y rasparse antes de aplicar un adhesivo adecuado para cintas transportadoras. La sección reparada debe curarse completamente antes de reiniciar el transportador.
Diseño de la línea transportadora
Las secciones de transporte superiores deben utilizar rodillos de artesa adecuados, mientras que los rodillos de impacto deben instalarse alrededor de los puntos de alimentación de gran caída. Se pueden disponer ruedas guía autoalineantes a intervalos adecuados en líneas transportadoras largas para ayudar a controlar el seguimiento de la correa.

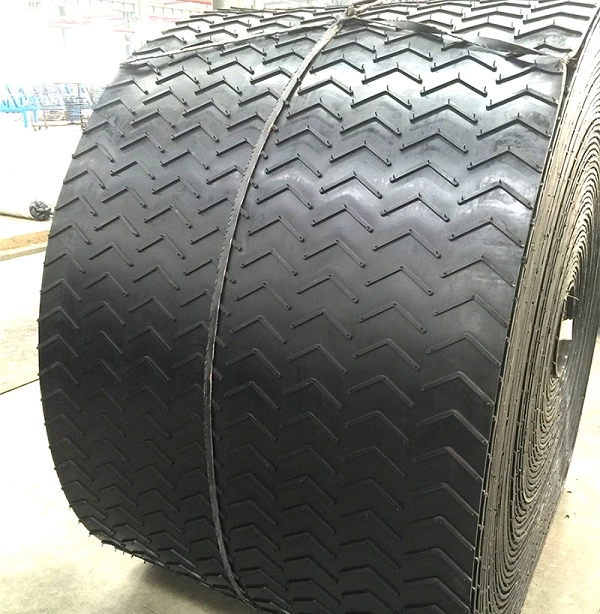

¿Qué productos de apoyo puede suministrar YUFENG?
Serie de cinta transportadora
YUFENG puede suministrar cintas transportadoras de tela, cintas transportadoras de cable de acero, cintas transportadoras de pared lateral y cintas transportadoras de superficie rugosa para diferentes configuraciones de transporte.
Serie de rodillos transportadores
Los productos de soporte incluyen ruedas guía de artesa, ruedas guía de impacto, ruedas guía autoalineantes y rodillos anticorrosión de HDPE.
Accesorios de goma
Se pueden suministrar láminas de caucho resistentes al desgaste, rodapiés para transportadores, adhesivos de reparación y kits de parches para el mantenimiento y reparación del transportador.
Serie de tuberías de HDPE
Se pueden suministrar tuberías de agua de HDPE y tuberías de dragado de HDPE para aplicaciones de transporte de fluidos auxiliares en minería y proyectos relacionados.
Procesamiento personalizado
YUFENG puede ajustar el ancho de la correa, la capa de tela, la altura del patrón y la formulación de caucho funcional de acuerdo con los dibujos del cliente y las condiciones de operación.
¿Cómo se empaqueta y almacena la cinta transportadora estampada?
Rollos de ancho estrecho
Para anchos de banda de 300 a 800 mm, la banda se enrolla sobre un núcleo de papel sólido y se protege con una película plástica impermeable y una bolsa tejida exterior.
Rollos de ancho ancho
Para las cintas de 1.000 a 2.400 mm de ancho, se utilizan flejes de acero como refuerzo, con protección de lona y carga en palés de madera para el transporte de contenedores.
Secciones de atajo
Las secciones de la correa cortadas a medida se pueden empaquetar por separado para reducir los daños en la superficie del patrón y los rayones durante la manipulación y el transporte.
Condiciones de almacenamiento
Las cintas transportadoras estampadas se deben almacenar en posición horizontal con una altura de apilamiento de no más de 1,5 m. Se deben evitar la luz solar directa a largo plazo, los disolventes químicos y otras condiciones que puedan acelerar el envejecimiento del caucho.
¿Cómo solicitar una cotización de cinturón estampado?
Para requisitos de cinta transportadora estampada al por mayor o personalizados, proporcione la siguiente información técnica para que YUFENG pueda seleccionar la configuración de patrón y carcasa adecuada:
- Tipo de carcasa: EP o NN
- Ancho del cinturón
- Forma y altura del patrón.
- Ángulo máximo de transporte
- Tipo de material y tamaño del bulto
- Temperatura de trabajo y medio de transporte.
- Distancia de transporte
- Cantidad total del pedido
- Puerto de entrega de destino
Con base en estos parámetros, YUFENG puede evaluar el grado de tela requerido, la construcción de la correa, la cubierta de caucho y la configuración del patrón para la aplicación.
Información de contacto global de YUFENG
Correo electrónico
jayce@yuphengbelt.com
WhatsApp/WeChat/Móvil
+86 15318787602
Dirección de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as
Cinta transportadora con clavos
Diseñada para un manejo de materiales preciso y suave, la cinta transportadora con clavos YUFENG utiliza pernos elevados redondos, ovalados o en forma de cápsula para proporcionar un agarre de punto de contacto controlado. Probado en campo en carpintería, procesamiento de alimentos y logística, mejora la estabilidad del producto en transportadores inclinados y reduce el daño a la superficie. Hay opciones de PVC, PU, caucho y PE disponibles con formas, alturas y densidades de pernos personalizadas.
Cinta transportadora con patrón de diamante
Para aplicaciones de transporte que exigen un agarre confiable en direcciones e inclinaciones cambiantes, la cinta transportadora con patrón de diamante YUFENG proporciona un rendimiento antideslizante omnidireccional estable. Su superficie de diamante elevada mejora la tracción del material al tiempo que ayuda a eliminar la humedad y los residuos, reduciendo el deslizamiento en comparación con las correas planas. Se encuentran disponibles tamaños, profundidades, densidades y especificaciones de correas de diamantes personalizados para minería, agricultura, procesamiento de alimentos, logística y construcción.

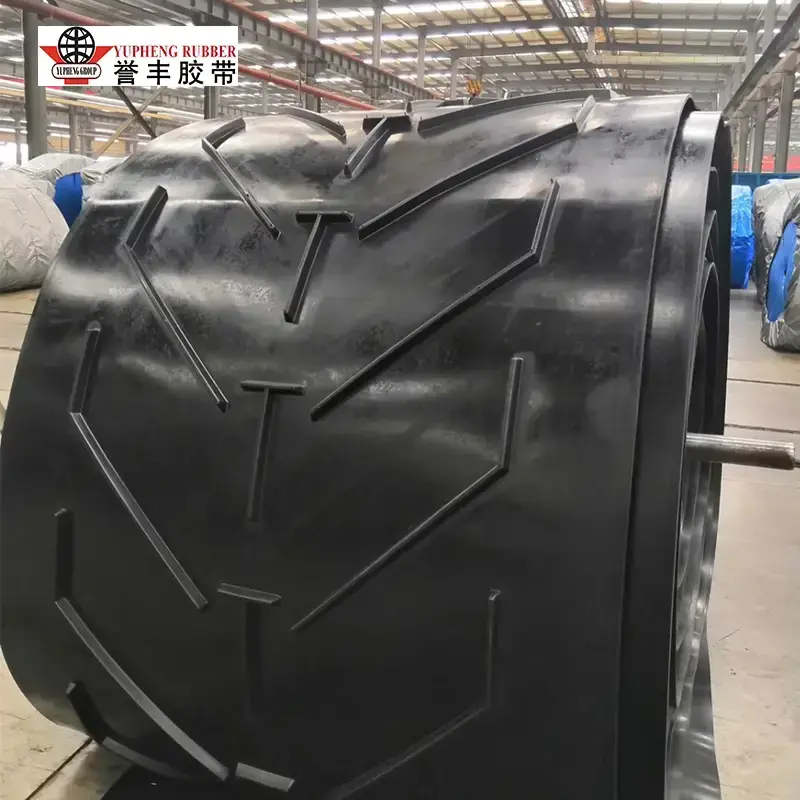

Cinta transportadora Chevron
Diseñada para un transporte eficiente de material a granel inclinado, la cinta transportadora YUFENG Chevron utiliza listones en forma de V vulcanizados integralmente para mejorar el agarre y evitar el retroceso del material en pendientes de hasta 40°. Su construcción duradera y resistente a la abrasión admite aplicaciones exigentes en minería, puertos, agricultura y materiales de construcción, con patrones de listones C15, C25 y otros disponibles para requisitos de transporte personalizados.

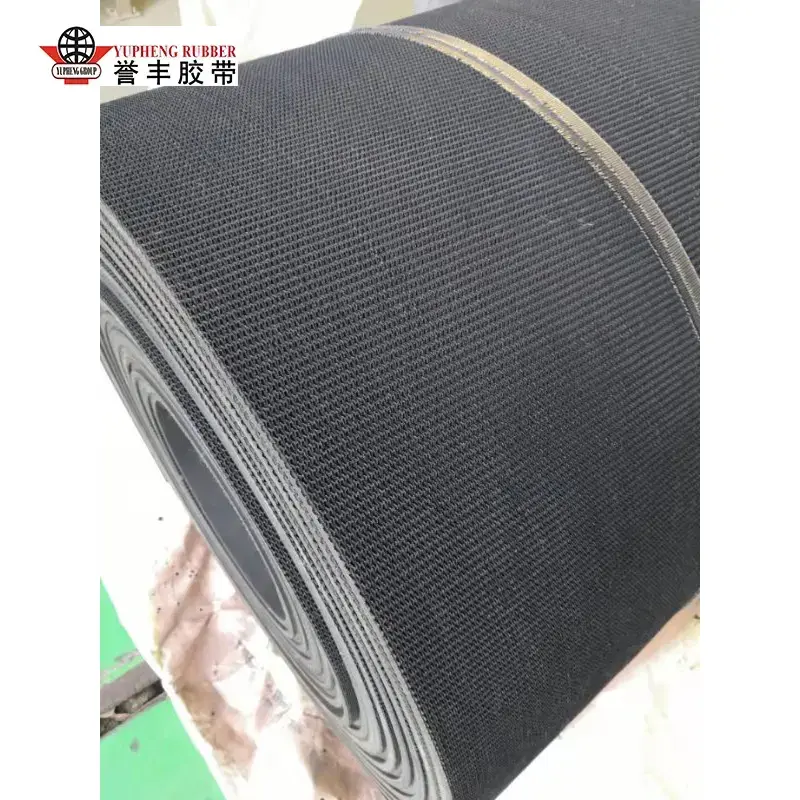

Cinta transportadora de superficie rugosa
