Rodillo loco de retorno en V

El centrado automático de la correa es la principal ventaja del rodillo loco de retorno YUFENG V. Su conjunto de rodillos simétricos en forma de V genera fuerzas de corrección laterales a medida que la correa corre, lo que ayuda a guiar las correas desalineadas hacia el centro sin equipo de corrección adicional. Diseñado para secciones de retorno de servicio mediano y pesado, ayuda a reducir el desgaste de los bordes, las fugas de material y el desalineamiento causado por una carga desigual o la acumulación de residuos.

Material y producción artesanal

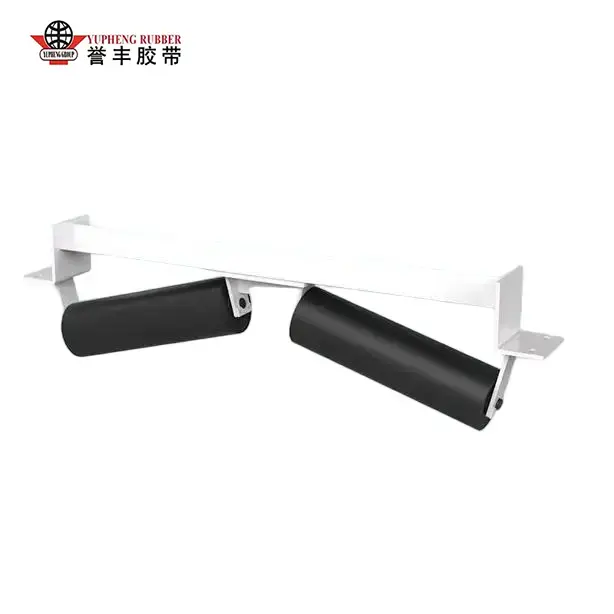

Estructura de soporte de retorno en forma de V

El rodillo loco de retorno YUFENG V está diseñado específicamente para el lado de retorno de los sistemas de cinta transportadora. Sus dos rodillos inclinados forman una superficie de soporte estable en forma de V que ayuda a guiar la banda vacía hacia el centro mientras mantiene un contacto continuo a lo ancho de la banda.

El cuerpo del rodillo utiliza tubería de acero al carbono sin costura Q235 con tratamiento superficial galvanizado en caliente. Los cojinetes de protección ZZ con holgura C3 están precargados con grasa de litio antioxidante, mientras que el sello laberíntico de nailon de doble canal y los anillos exteriores de goma para el polvo brindan protección adicional contra el polvo, el barro y la humedad.

Ensamblaje de precisión para un funcionamiento estable de la correa

El marco en forma de V se fabrica mediante conformado de placas de acero integradas y soldadura robótica. La alineación CNC después del montaje controla la desviación general dentro de 0,3 mm, lo que ayuda a mantener una rotación constante de los rodillos y reduce la vibración durante el funcionamiento continuo del transportador.

Cada conjunto terminado se inspecciona para determinar la alineación de los rodillos, la resistencia a la rotación, el rendimiento de la carga y la integridad del sellado antes del envío para garantizar una instalación y operación confiables.

Soporte de correa en forma de V y ventajas operativas

Posicionamiento mejorado de la correa de retorno

A diferencia de los rodillos de retorno rectos simples convencionales, la disposición de rodillos inclinados proporciona una geometría de soporte definida para la cinta de retorno. Esto ayuda a estabilizar la posición de la correa cuando se produce un movimiento lateral menor durante el transporte continuo.

Contacto de borde reducido

El soporte en forma de V distribuye la carga de la correa a través de múltiples superficies de rodillos en lugar de concentrar el contacto en un rodillo plano. Esto puede reducir el contacto prolongado con los bordes y el desgaste desigual causado por la posición inestable de la correa.

Adecuado para diferentes diseños de transportadores

El rodillo loco YUFENG se puede configurar para diferentes anchos de cinta transportadora, diámetros de rodillo y entornos operativos. Las versiones de acero galvanizado son adecuadas para uso industrial general, mientras que se pueden suministrar configuraciones personalizadas resistentes a la corrosión para aplicaciones costeras, mineras y húmedas.

Opciones de ingeniería y configuración del producto

Configuración de rodillo estándar

El conjunto estándar consta de dos rodillos de retorno inclinados y un marco de soporte en forma de V. El diámetro del rodillo, el ancho de la correa y las dimensiones del marco se pueden adaptar a la estructura del transportador existente.

Material opcional y tratamiento de superficie

El acero al carbono Q235 se utiliza para aplicaciones estándar. Dependiendo de las condiciones de operación, YUFENG puede proporcionar superficies galvanizadas, rodillos cubiertos de goma y otras configuraciones personalizadas para aplicaciones que requieren protección adicional contra la corrosión o protección contra el contacto con la correa.

Ingeniería de aplicaciones específicas

Para nuevos proyectos de transportadores y programas de reemplazo, YUFENG puede revisar el ancho de la correa, la estructura del lado de retorno, la velocidad del transportador, las dimensiones de instalación y el entorno de trabajo antes de recomendar la configuración adecuada del rodillo loco de retorno en V.

Experiencia real en aplicaciones industriales

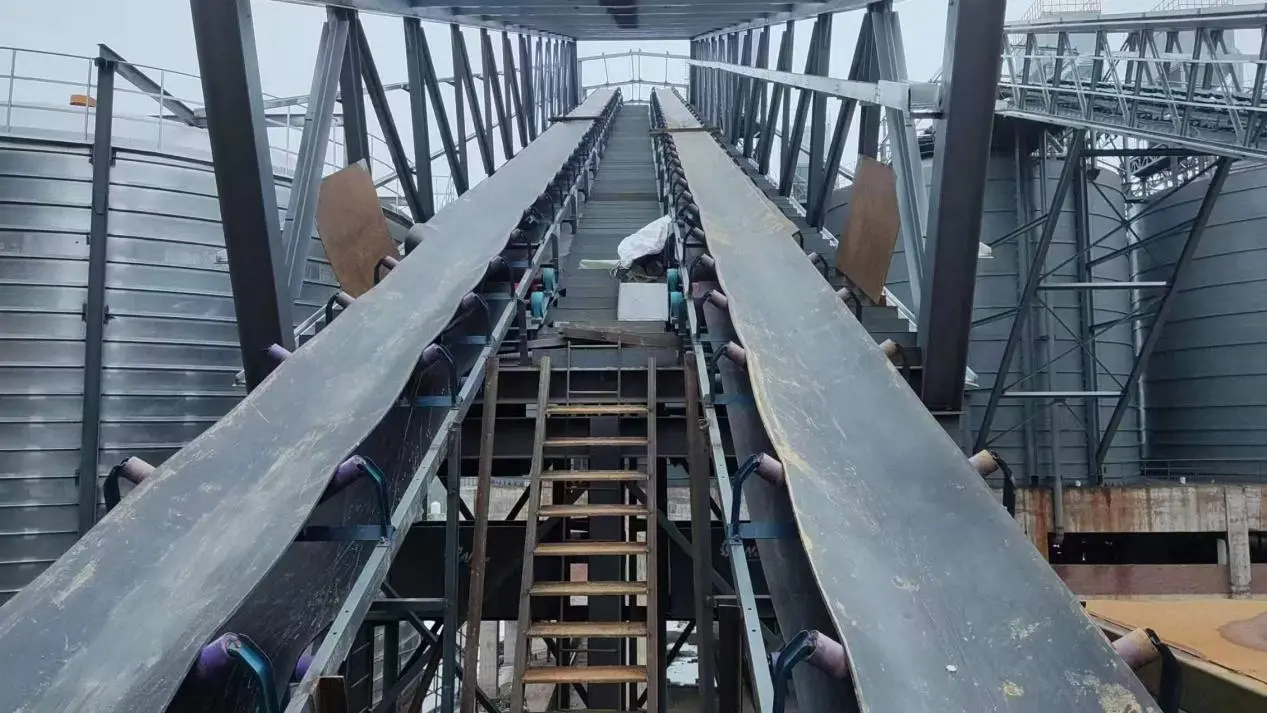

Sección de retorno del transportador de carbón a cielo abierto

El rodillo loco de retorno YUFENG V se ha aplicado a las secciones del transportador de retorno que transportan carbón, ganga y materiales agregados. El soporte en forma de V ayuda a mantener la posición de la correa durante el transporte a larga distancia y reduce la necesidad de corrección manual frecuente de la correa.

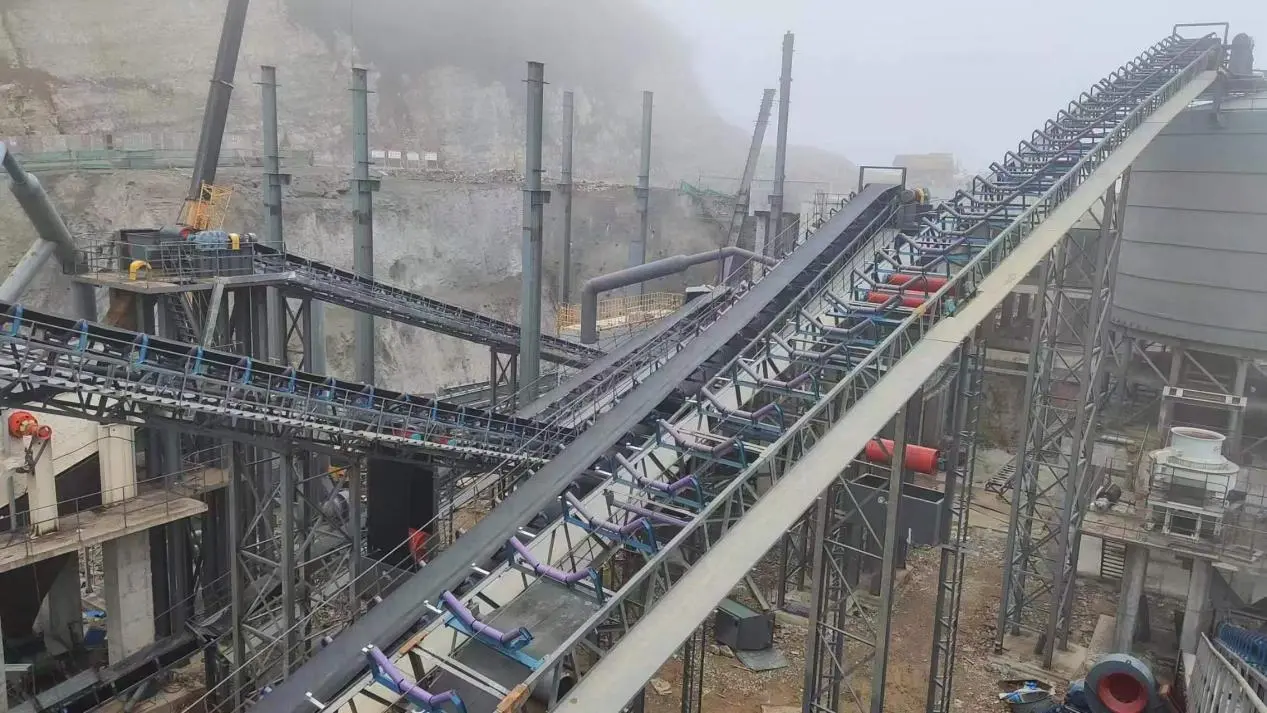

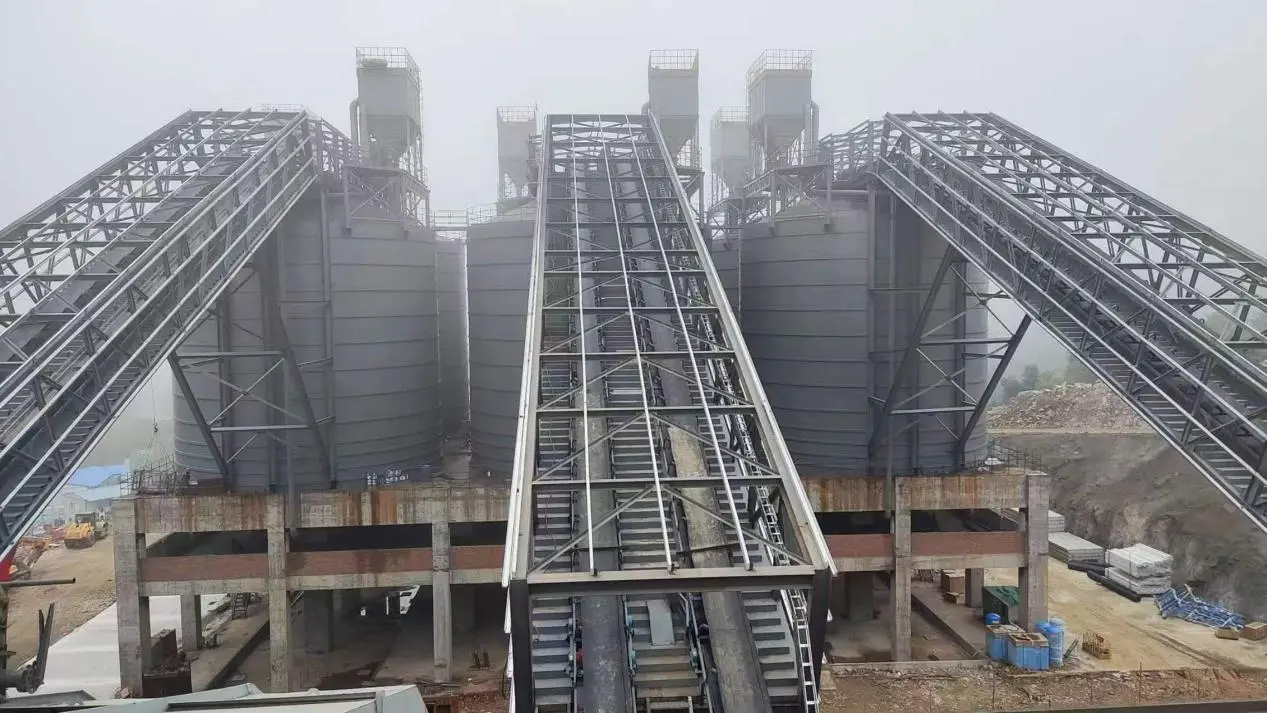

Sistemas de transporte de cemento y agregados

En las plantas de cemento y áridos, las correas de retorno están expuestas al polvo, vibraciones y ciclos operativos continuos. El cuerpo del rodillo galvanizado y la protección del rodamiento de múltiples etapas brindan una solución práctica para estas condiciones y al mismo tiempo mantienen manejables los requisitos de mantenimiento de rutina.

Transportadores costeros de material a granel

Para transportadores exteriores expuestos a la humedad y la niebla salina, YUFENG ofrece configuraciones galvanizadas y personalizadas resistentes a la corrosión. La estructura de sellado reforzada ayuda a proteger los cojinetes internos y admite intervalos operativos más prolongados entre inspecciones de mantenimiento.

Control de calidad de fábrica y suministro personalizado

Proceso de fabricación controlado

YUFENG gestiona el procesamiento de tubos, la formación de marcos, la soldadura, el montaje de rodillos y la inspección final dentro de su sistema de producción. Las dimensiones clave y el rendimiento de funcionamiento se verifican antes de lanzar los productos para su envío.

Combinación de transportadores personalizados

Los clientes pueden proporcionar el ancho de la cinta transportadora, el diámetro del rodillo, las dimensiones de instalación y las condiciones de operación. Luego, los ingenieros de YUFENG pueden preparar especificaciones coincidentes o dibujos CAD para proyectos de transportadores nuevos y de reemplazo.

Soporte directo de fábrica

YUFENG ofrece evaluación de muestras, confirmación de especificaciones técnicas, producción personalizada y suministro directo de fábrica para distribuidores, fabricantes de transportadores, contratistas de ingeniería y usuarios finales industriales.

Tabla completa de parámetros de especificación del producto

YUFENG admite la producción en masa a gran escala y el procesamiento personalizado no estándar de rodillos, cubriendo múltiples diámetros de rodillos, anchos de ensamblaje y ángulos de inclinación en V para adaptarse a diferentes anchos de cinta transportadora y requisitos de carga:

¿Por qué elegir los productos de fábrica YUFENG?

Fabricación en fábrica y control de calidad

YUFENG controla todo el proceso de producción, desde la preparación del tubo del rodillo y la formación del marco hasta la soldadura, la instalación de rodamientos, el equilibrio y la inspección final. Cada conjunto de rodillo tensor de retorno en V se verifica para determinar la precisión dimensional, la calidad de la soldadura, la suavidad de rotación y el estado general del conjunto antes del envío. Este proceso de fabricación integrado nos permite mantener una calidad constante del producto tanto en pedidos estándar como en proyectos de transportadores personalizados.

Personalización de ingeniería para diferentes sistemas transportadores

Admitimos diámetros de rodillos personalizados, longitudes efectivas, ángulos en forma de V, dimensiones del marco y configuraciones de materiales de acuerdo con el ancho de la cinta transportadora, la carga operativa y los requisitos de instalación. Para entornos exigentes, las configuraciones opcionales incluyen acero galvanizado en caliente, componentes de acero inoxidable, marcos reforzados y conjuntos de cojinetes de alta temperatura. Los clientes pueden proporcionar planos del transportador o parámetros operativos, y nuestro equipo de ingeniería puede recomendar una configuración de rodillo loco adecuada.

Suministro a largo plazo y soporte técnico

Con instalaciones dedicadas a la producción y pruebas, YUFENG respalda tanto pedidos de reemplazo regulares como proyectos de sistemas transportadores a gran escala. Proporcionamos dibujos técnicos, confirmación de especificaciones, arreglos de muestra y coordinación de producción antes del envío, seguidos de instalación remota y orientación de mantenimiento cuando sea necesario.

Esta estructura de servicio ayuda a los contratistas de transportadores, integradores de sistemas y equipos de adquisiciones industriales a simplificar el abastecimiento y mantener especificaciones consistentes en múltiples líneas de transportadores.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre un rodillo loco y un rodillo loco de retorno recto?

A1:Una rueda guía de retorno recta proporciona soporte pasivo plano, mientras que una rueda guía de retorno en V utiliza rodillos inclinados para crear una superficie de desplazamiento guiada para la correa de retorno. Esta configuración ayuda a mantener el posicionamiento de la correa y reducir el desgaste unilateral de los bordes, lo que la hace más adecuada para sistemas transportadores donde el desplazamiento de la correa es una preocupación recurrente.

P2: ¿Se puede personalizar el rodillo loco de retorno en V para diferentes sistemas transportadores?

A2:Sí. YUFENG puede personalizar el diámetro del rodillo, la longitud efectiva, el ancho del conjunto, el ángulo en V, el grosor del marco y el material de acuerdo con el diseño del transportador. También se encuentran disponibles configuraciones especiales, como componentes de acero inoxidable, marcos reforzados y conjuntos de cojinetes de alta temperatura para aplicaciones exigentes.

P3: ¿Qué mantenimiento se requiere para los rodillos locos?

A3:El mantenimiento de rutina implica principalmente verificar la rotación de los rodillos, el estado del marco y de la soldadura, la integridad de la superficie galvanizada y la alineación del transportador. Mantener la correa correctamente tensada y el bastidor del transportador correctamente alineado también ayuda a evitar una carga lateral excesiva y a prolongar la vida útil de la rueda guía.

P4: ¿Qué información se debe proporcionar al solicitar una cotización?

A4:Los compradores deben proporcionar el ancho de la cinta transportadora, el diámetro del rodillo, la velocidad de la cinta, el material que se transporta, el entorno operativo y el ángulo V requerido, si está disponible. También se pueden proporcionar planos del transportador o dimensiones de la rueda guía existente para que YUFENG pueda recomendar la configuración adecuada y preparar una cotización de fábrica.

P5: ¿Puede YUFENG proporcionar muestras antes de la producción a granel?

A5:Sí. Se pueden organizar pedidos de muestra para verificación de especificaciones y pruebas de instalación antes de la producción en gran volumen. YUFENG también puede proporcionar dibujos técnicos y parámetros del producto para ayudar a los clientes a confirmar la compatibilidad con su sistema transportador existente.

Contactar YUFENG

Si necesita un rodillo loco de retorno en V para un sistema transportador con desplazamiento frecuente de la correa, desgaste desigual de los bordes o condiciones operativas exigentes en el lado de retorno, comuníquese con YUFENG para obtener especificaciones del producto, dibujos personalizados, soporte de muestras y precios directos de fábrica.
