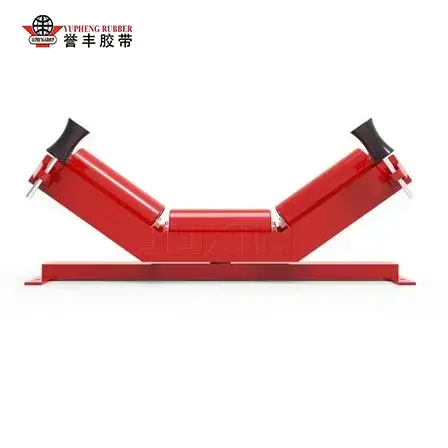

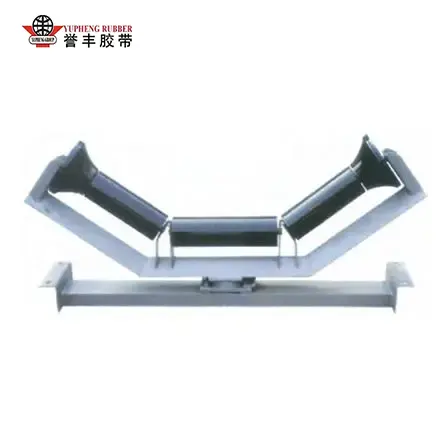

Rueda loca autoalineable

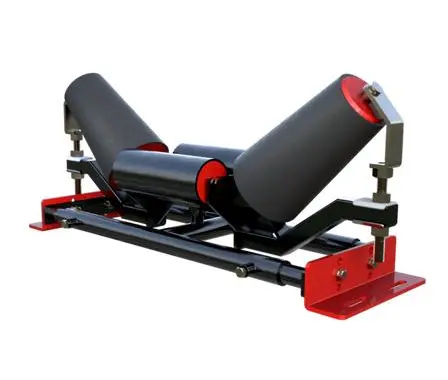

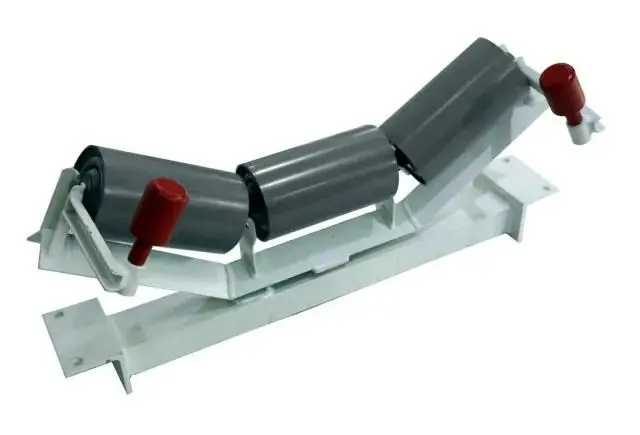

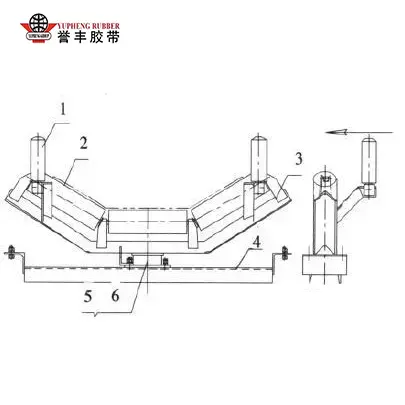

La rueda guía autoalineante de canalización YUFENG es un conjunto de transportador de canal de tres rodillos especialmente optimizado desarrollado exclusivamente para la cadena de transporte de carga de cintas transportadoras, diseñado para integrar soporte de material básico y funciones de centrado automático de correa en un solo conjunto. A diferencia de las poleas guía fijas ordinarias que solo brindan soporte de carga sin corrección de desviación, la principal innovación de este producto radica en la conexión de pivote central flotante entre el soporte del rodillo superior y el marco de la base, junto con rodillos guía verticales antideflexión instalados en ambos lados de las alas.

Cuando la cinta transportadora se desplaza hacia la izquierda o hacia la derecha durante la operación, el borde de la cinta hace contacto con el rodillo guía vertical y genera un empuje lateral, lo que hace que todo el marco superior del canal gire entre 5° y 8° alrededor del eje central. Luego, los rodillos de ala inclinados producen tracción horizontal inversa para empujar la cinta errante de regreso a la línea central del equipo, logrando un seguimiento continuo en tiempo real sin energía externa ni intervención humana.

La estructura de canal de tres rodillos forma una superficie de transporte de material estable en forma de V, lo que aumenta la capacidad de carga de material a granel y reduce los derrames laterales incluso con volúmenes de carga fluctuantes.

Esta rueda guía se adapta a todas las correas transportadoras convencionales, incluidas las correas de cable de acero de la serie ST y las correas de tela multicapa, aplicables tanto a líneas de transferencia de corta distancia como a sistemas de transporte terrestres de larga distancia con longitudes superiores a 2 kilómetros.

Aborda perfectamente los defectos de los rodillos fijos tradicionales, como la alineación manual frecuente, el desgaste severo de los bordes de la correa y las frecuentes paradas de emergencia provocadas por el descarrilamiento completo de la correa, convirtiéndose en un accesorio estándar obligatorio para líneas de transporte fijas industriales medianas y pesadas.

Selección de materiales y producción artesanal

1. Marco y material base

Todo el marco de soporte, el soporte del rodillo superior y la base fija adoptan acero al carbono laminado en caliente Q235B con un espesor de placa que varía de 4 mm a 8 mm. La soldadura utiliza soldadura por arco con protección de gas mixto para eliminar los poros internos de la soldadura y la deformación; Los tratamientos de superficie incluyen pintura en aerosol electrostática antioxidante, galvanización en caliente o recubrimiento epoxi para sitios costeros de plantas químicas corrosivas y con alta humedad.

El eje de pivote central adopta acero redondo brillante estirado en frío 45# con tratamiento de enfriamiento y revenido, presentando alta resistencia a la torsión y bajo desgaste por rotación para garantizar un giro flexible del marco después de miles de horas de operación continua.

2. Manualidad de montaje de rodillos

Las carcasas de los rodillos son tubos de acero sin costura ERW de alta precisión con un espesor de pared de 3,0 a 6,0 mm, carcasas anticorrosión de HDPE opcionales para el transporte de minerales químicos. Los ejes de soporte internos están girados con precisión a una concentricidad ≤0,7 mm para minimizar la vibración de funcionamiento.

Se instalan rodamientos rígidos de bolas con holgura C3 en ambos extremos de los rodillos, combinados con sellos laberínticos de nailon compuesto de tres etapas y cavidades internas de almacenamiento de grasa. La grasa lubricante antioxidante a base de litio se carga previamente durante el montaje, bloqueando la infiltración de polvo, lodo y agua de lluvia para evitar atascos en los rodamientos y fallas por oxidación. Los rodillos de ala se pueden personalizar con revestimiento de caucho para escenarios de manipulación de materiales húmedos y de alta fricción.

3. Proceso de inspección de toda la máquina

Cada rueda guía autoalineable de canal YUFENG terminada completa pruebas completas de fábrica antes del envío, que cubren la prueba de resistencia a la rotación del rodillo, la prueba de flexibilidad de la rotación del pivote, la prueba de sellado por inmersión en agua del rodamiento, la prueba de deformación por carga del marco y la prueba de adhesión del revestimiento antioxidante. Los productos no calificados se eliminan en cada nodo de producción para mantener un rendimiento de lote consistente para la adquisición de proyectos en el extranjero.

Principio de funcionamiento y datos de comparación de pruebas de rendimiento

1. Lógica de trabajo de centrado automático

El mecanismo de seguimiento funciona mediante transmisión de fricción puramente mecánica sin piezas auxiliares electrónicas o hidráulicas. Bajo una carga equilibrada normal, el marco tensor permanece en posición neutral y tres rodillos transportadores sostienen uniformemente la cinta transportadora y los materiales a granel. Una vez que la alimentación desigual del material, el viento cruzado o la inconsistencia en la tensión de la correa causan deriva lateral, el borde de la correa presiona el rodillo guía lateral vertical, transfiriendo fuerza horizontal al conjunto de soporte superior.

El soporte gira alrededor del pivote central, inclinando el rodillo de ala del lado de desviación hacia adelante para crear una fuerza de fricción centrípeta opuesta a la dirección de desplazamiento de la correa. Después de que la correa regresa al centro, la fricción equilibrada restaura la rueda guía a su estado neutral, formando un ciclo de corrección de circuito cerrado en tiempo real durante toda la operación del equipo. Los rodillos guía verticales también sirven como topes para evitar el descarrilamiento total de la correa en condiciones de desviación extrema.

2. Datos de prueba de contraste de campo versus rueda guía fija ordinaria

Se completó una prueba de seguimiento continuo de seis meses en una línea transportadora de mina de carbón a cielo abierto de 1200 mm de ancho para cuantificar las brechas de rendimiento:

Los resultados de las pruebas confirman que la instalación de la rueda guía autoalineante de canal YUFENG a intervalos de 30 metros a lo largo de la línea transportadora reduce drásticamente las pérdidas operativas y la mano de obra para las empresas de materiales a granel.

Casos de aplicaciones reales de la industria

Esta serie de rodillos tiene registros de respaldo estables en múltiples proyectos industriales pesados ​​en el extranjero, con datos de operación de ciclo largo verificables en los sectores de minería, puertos, cemento y metalurgia.

Caso 1: Línea de transporte de mina de carbón a cielo abierto del sudeste asiático

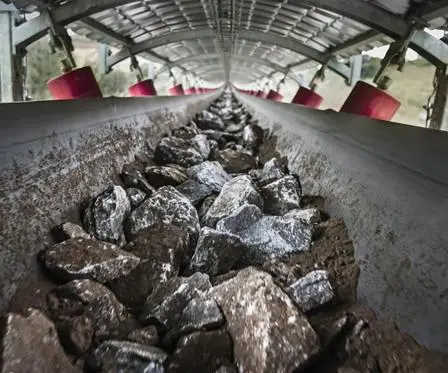

Un sistema transportador fijo de media-larga distancia de 1,8 km que transporta carbón crudo adoptó nuestra rueda guía autoalineante YUFENG para todas las posiciones de seguimiento lateral de transporte, operando en condiciones locales de alta humedad, mucho polvo y viento variable.

Después de tres años de operación continua de 24 horas, los marcos tensores no muestran deformación por óxido, los rodillos giran suavemente sin atascarse en los cojinetes y la cinta transportadora principal de cable de acero mantiene un centrado estable sin desgarros de bordes ni derrames de material de gran superficie. El cliente canceló a dos miembros del personal de mantenimiento de tiempo completo originalmente asignados al trabajo diario de corrección de correas, logrando ahorros obvios en gastos de mano de obra.

Caso 2: Terminal de manipulación de minerales a granel en un puerto costero europeo

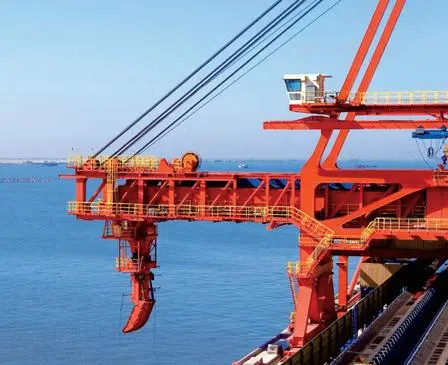

El transportador de descarga de mineral de 1400 mm de ancho del puerto enfrenta fuertes interferencias de viento cruzado durante todo el año, lo que anteriormente causaba frecuentes desplazamientos de la correa con rodillos fijos estándar. Después de actualizar el conjunto de rueda guía de canal autoalineante, se elimina por completo la desviación inducida por el viento. El marco galvanizado y los rodillos de sellado de múltiples etapas se adaptan a la corrosión de la niebla salina costera, extendiendo los ciclos de reemplazo de componentes de 6 meses a 24 meses.

Los escenarios de aplicaciones principales adicionales incluyen líneas de transporte de clinker de cemento doméstico, transportadores de depósitos de metalurgia de mineral de hierro y sistemas de alimentación de trituración de canteras de agregados, con comentarios constantes de los clientes sobre el rendimiento estable de las artesas y las tasas de falla ultrabajas. Se pueden proporcionar fotografías de operación en el sitio y documentos de referencia completos del proyecto para la evaluación del comprador si lo solicita.

Parámetros completos de las especificaciones técnicas del producto

Ventajas principales y por qué elegir la rueda guía autoalineable de canal YUFENG

Seguimiento automático de correas mecánicas

El marco de pivote flotante responde automáticamente al movimiento de la correa, lo que ayuda a mantener la operación centrada sin alineación manual frecuente y reduce el trabajo de mantenimiento de rutina.

Sellado mejorado y protección ambiental

Los sellos laberínticos multicapa ayudan a evitar que entre polvo, lodo y agua de lluvia en el conjunto del rodamiento, lo que hace que la rueda guía sea adecuada para entornos exigentes de minería, puertos y transporte de cemento.

Soporte de canal estable y protección de desviación

La estructura de canal de tres rodillos proporciona un soporte estable para materiales a granel, mientras que los rodillos guía verticales ayudan a limitar el movimiento excesivo de la correa y reducir el riesgo de descarrilamiento de la correa y daños en los bordes.

Personalización de especificaciones flexibles

YUFENG admite ángulos de canal, diámetros de rodillos y tratamientos de marco personalizados para adaptarse a diferentes anchos de transportador, condiciones de carga y construcciones de correas, incluidas correas transportadoras de cable de acero y de tela.

Fabricación estandarizada e inspección completa

Cada conjunto de rueda guía autoalineante se somete a una inspección sistemática de producción y rendimiento antes del envío. La calidad constante de fábrica ayuda a reducir la frecuencia de reemplazo y mejorar la confiabilidad para proyectos de transportadores en el extranjero.

Menor costo operativo total

Al reducir el desgaste de los bordes de la correa, el trabajo de alineación manual, el tiempo de inactividad inesperado y los requisitos de mantenimiento, la rueda guía autoalineante YUFENG ayuda a reducir el costo operativo a largo plazo de los sistemas de transporte de materiales a granel.

Soporte técnico directo de fábrica

YUFENG opera instalaciones completas de prueba y procesamiento de rodillos y brinda consulta de parámetros, personalización de planos, suministro directo de fábrica y orientación técnica posterior a la instalación para proyectos de manejo de materiales a granel.

Preguntas frecuentes

P1: ¿Cuál es el requisito de espacio de instalación para la rueda guía autoalineante de canal YUFENG en líneas transportadoras?

A1: Para transportadores generales de minería y cemento de carga media, instale un juego cada 30 metros a lo largo del cordón de transporte. Para transportadores terrestres de larga distancia o equipos portuarios con fuerte interferencia de viento cruzado, acorte el intervalo a 15 a 20 metros y, además, coloque un juego a 15 metros de distancia de las poleas delantera y trasera para corregir la desviación de la correa durante las secciones de transición de canal plano.

P2: ¿Se puede adaptar esta rueda guía a sistemas transportadores antiguos existentes sin realizar modificaciones importantes en el marco?

R2: Sí. Las dimensiones estándar del orificio de montaje de la base siguen los estándares universales TD75 y DTII del marco del transportador, reemplazando directamente los conjuntos originales de rodillos tensores de canal fijo sin cortar ni volver a perforar el larguero del transportador principal. Para equipos antiguos no estándar, proporcionamos dibujos de soportes de base personalizados para que coincidan con los tamaños de instalación existentes, lo que permite una transformación de modernización perfecta.

P3: ¿Qué operaciones de mantenimiento de rutina se requieren para la rueda guía autoalineante de canal YUFENG?

R3: La inspección diaria solo requiere controles visuales para detectar atascos de rodillos, desgaste de la superficie del rodillo guía y desprendimiento del revestimiento del marco. Realice una limpieza trimestral del polvo y la acumulación de material alrededor del eje del pivote central para garantizar una rotación flexible. La grasa lubricante para rodamientos precargada dura entre 12 y 18 meses en condiciones normales de trabajo; El engrase adicional solo es necesario para sitios de operación continua a alta temperatura.

Los rodillos desgastados se pueden desmontar y reemplazar individualmente sin quitar todo el marco tensor, lo que simplifica enormemente el trabajo de mantenimiento.

P4: ¿Qué versiones especiales personalizadas se pueden producir para condiciones de trabajo extremas?

R4: Admitimos múltiples actualizaciones personalizadas: carcasas de rodillos anticorrosión de HDPE para el transporte de materiales químicos, minerales y sal; rodillos de ala de revestimiento de caucho grueso para el manejo de minerales húmedos y pegajosos; marcos completamente galvanizados en caliente para ambientes costeros con niebla salina; cojinetes resistentes a altas temperaturas para líneas transportadoras de clinker de cemento que trabajan por encima de 70 ℃; y marcos reforzados de alta resistencia para transportadores de alto tonelaje de ancho ultra ancho de 1800 a 2000 mm.

Contáctenos

Si su proyecto industrial de minería, puerto, cemento o metalurgia requiere una rueda guía autoalineante YUFENG estable y de bajo mantenimiento para resolver los problemas persistentes de desviación de la cinta transportadora, envíe el ancho de la cinta transportadora, el diámetro requerido del rodillo y los parámetros de las condiciones de trabajo en el sitio a nuestro equipo de ventas de inmediato.

Podemos proporcionar muestras de productos estándar gratuitas, dibujos técnicos detallados y la última cotización de adquisición a granel de fábrica dentro de las 24 horas hábiles, entregando componentes de seguimiento mecánico confiables para reducir los costos de operación del transportador a largo plazo.
